每台电脑，无论台式机还是笔记本，里里外外都有许多接口和插槽，你全都认识吗？也许你已经对USB、PS/2、VGA等常用接口非常熟悉，但是你知道SCART、HDMI，抑或USB接口分为Type A、Type B等类型吗？总之这是一篇主要面对电脑初学者的文章，但那些有经验的用户也许也能从本文学到一些新知识。

第一部分外部接口：用于连接各种PC外设
USB

USB（Universal Serial Bus 通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、VoIP电话（Skype）或打印机等外设等连接到PC。理论上单个USB host控制器可以连接最多127个设备。
USB目前有两个版本，USB1.1的最高数据传输率为12Mbps，USB2.0则提高到480Mbps。注意：二者的物理接口完全一致，数据传输率上的差别完全由PC的USB host控制器以及USB设备决定。USB可以通过连接线为设备提供最高5V，500mA的电力。
USB接口有3种类型：
- Type A：一般用于PC
- Type B：一般用于USB设备
- Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等

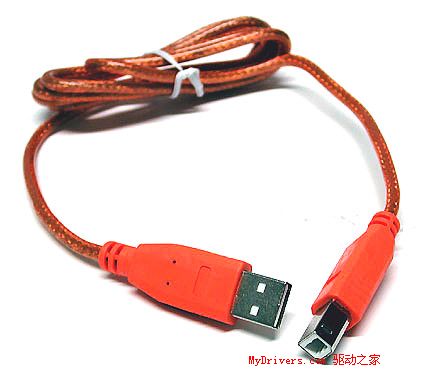

左边接头为Type A（连接PC），右为Type B（连接设备）

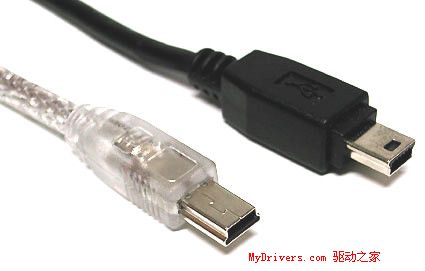

USB Mini

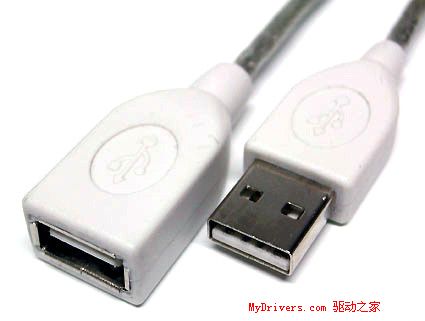

USB延长线，一般不应长于5米

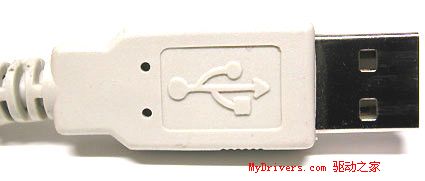

请认准接头上的USB标志

USB分离线，每个端口各可以得到5V 500mA的电力。移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源（500+500=1000mA）

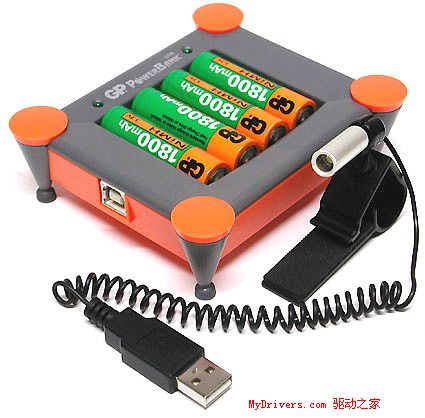

你见过吗：USB接口的电池充电器

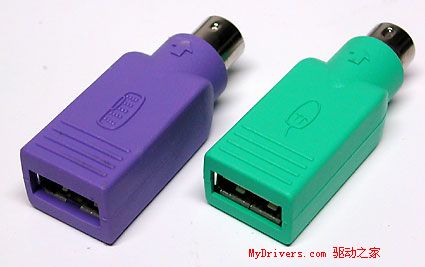

比较常见的USB转PS/2接口

IEEE-1394/Firewire/i.Link
IEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作Firewire（火线），而索尼公司的叫法是i.Link。目前，数据传速率为400Mbps的IEEE-1394标准正被800Mbps的IEEE-1394b （或Firewire-800）所取代。普通火线设备使用的6针线缆可提供电源，另外还有一种不提供电源的4针线缆。Firewire-800设备使用的是9针线缆以及接口。

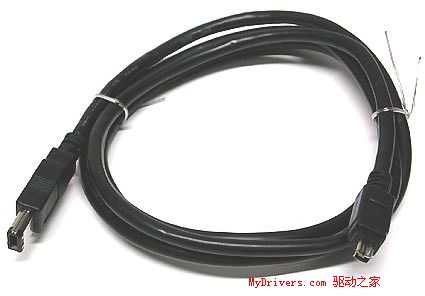

一头6针，一头4针的1394连接线

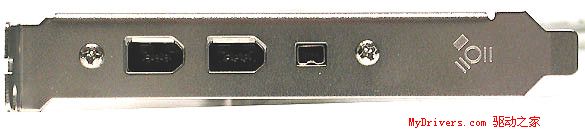

1394扩展卡挡板，提供两个6针接口以及一个较小的4针接口

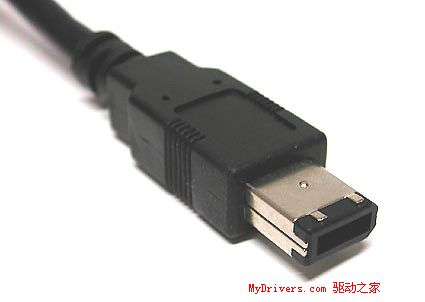

可提供电源的6针接头

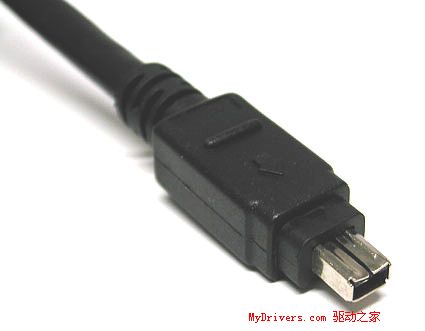

不提供电源的4针接头，一般用于数码摄像机以及笔记本电脑

Cinch RCA（复合视频，音频，HDTV分量）

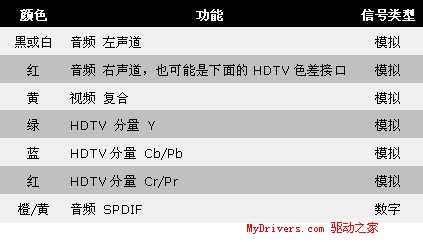

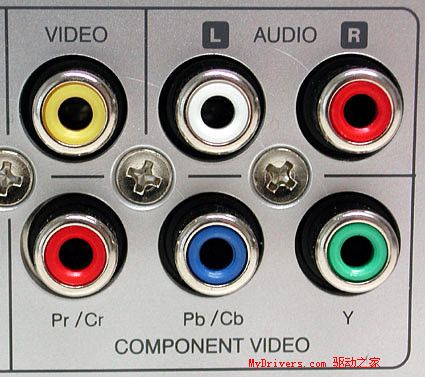

这种接口通过同轴电缆传输多种电信号。它们的功能可以容易地按接口颜色加以区分，见下表：

警告：音频SPDIF/复合视频（FBAS），HDTV分量/音频右声道这两组接口的颜色可能容易搞混，请注意查看说明书，并注意HDTV分量接口总是3个一组。

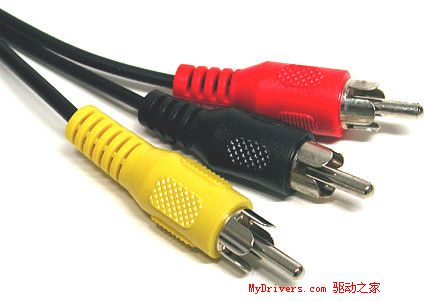

不同颜色，传输不同信号的RCA线缆

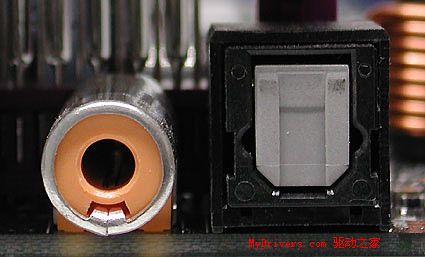

两种SPDIF（数字音频）接口：左边为RCA/同轴接口，右边是TOSLINK（光纤）接口

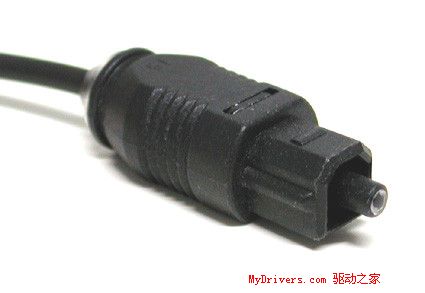

TOSKLINK光纤接口

SCART - RCA转接器（复合视频，双声道音频和S-Video），SCART请见下文详解

术语表：
RCA = Radio Corporation of America 美国无线电公司
SPDIF = Sony/Philips Digital Interfaces 索尼/飞利浦数码接口
PS/2

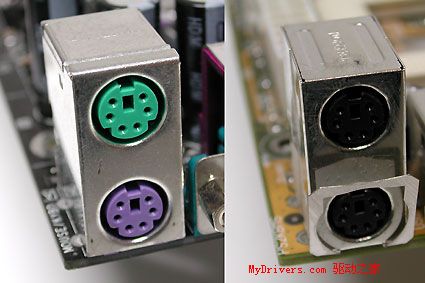

左边是带颜色标示的PS/2接口，右边的没有颜色标示

PS/2是一种古老的接口，广泛用于键盘和鼠标的连接。现在的PS/2接口一般都带有颜色标示，紫色用于连接键盘，绿色用于连接鼠标。

有些主板上的PS/2接口可能没有颜色标示，别担心，插错接口并不会损坏设备，但此时鼠标键盘将无法工作，电脑也可能无法启动，很简单，将鼠标键盘对调一下接口肯定就对了。
前面提到的USB - PS/2转接器

VGA显示接口

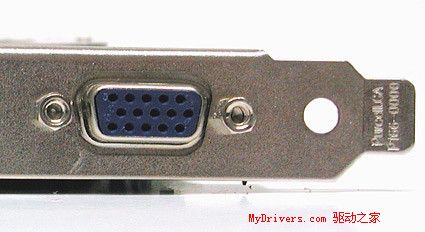

显卡上的VGA显示接口

显示器使用一种15针Mini-D-Sub（又称HD15）接口通过标准模拟界面连接到PC上。通过合适的转接器，你也可以将一台模拟显示器连接到DVI-I界面上。VGA接口传输红、绿、蓝色值信号（RGB）以及水平同步（H-Sync）和垂直同步（V-Sync）信号。

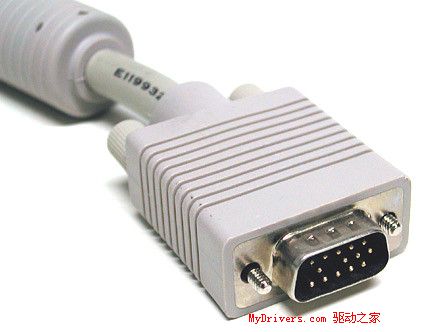

显示信号线上的VGA接头

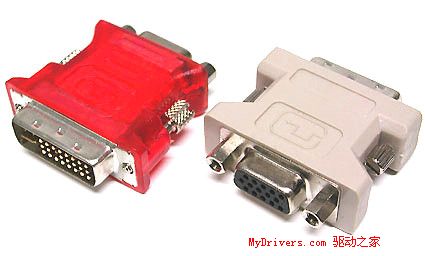

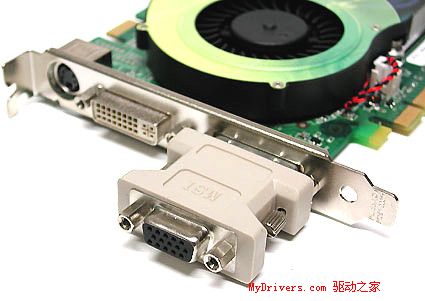

新款显卡一般都提供2个DVI接口，可使用一种DVI-VGA转接器来在两种接口之间转换。

术语表：VGA = Video Graphics Array 视频图像阵列
DVI显示接口

DVI是一种主要针对数字信号的显示界面，这种界面无需将显卡产生的数字信号转换成有损模拟信号，然后再在数字显示设备上进行相反的操作。数字TDMS信号的优点还包括允许显示设备负责图像定位以及信号同步工作。

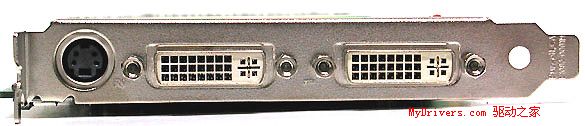

一块具备两个DVI端口的显卡，可同时连接两个（数字）显示器

因为数字显示取代模拟显示的进程还比较缓慢，目前这两种技术还处于并存阶段，现在的显卡通常可以支持双显示器。广泛使用的DVI-I接口可以同时支持模拟和现实信号。而少见的多的DVI-D接口只能输出数字信号，无法输出任何模拟信号。许多显卡以及部分显示器都提供了DVI-I - VGA转接器，这样那些只提供15针D-Sub-VGA接头的老显示器也可以在DVI-I接口上继续工作。

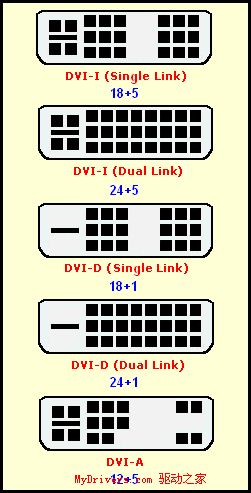

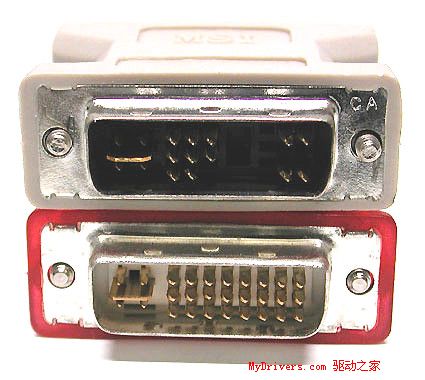

DVI接口类型及其阵脚分布（显卡上最经常使用的是DVI-I）

术语表：DVI = Digital Visual Interface 数字视觉接口
RJ45，用于LAN和ISDN

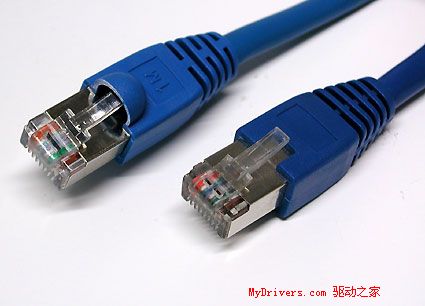

有线网络主要使用我们都很熟悉的双绞线进行互连。现在，千兆以太网正在逐步取代百兆以太网。网线主要有两种类型：
- 直通线，最广泛使用的双绞线
- 交叉线，用于特殊情况下的连接
使用直通线的网络设备一般连接到交换机（switch）或集线器（hub）上，如果想要直接连接两种同类设备，比如两台PC，则可以使用交叉线而无需通过交换机或集线器。

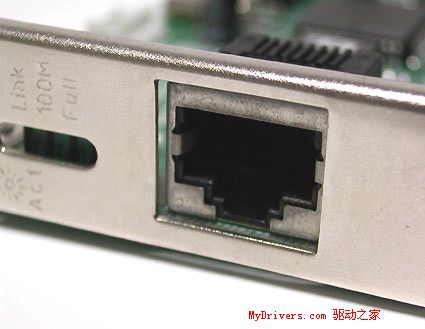

PCI网卡上的RJ45接口

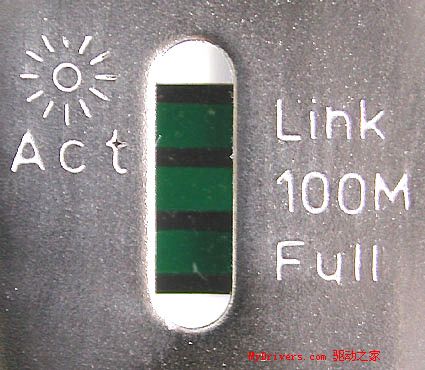

网卡使用LED指示灯来表示网络活动状态

在欧洲和北美，ISDN等网络设备同样使用RJ45接口。ISDN在欧洲广泛使用，而在北美宽带连接比较普及，但只有DSL使用RJ45，cable modem通常使用BNC接口。因此，用户需要注意RJ45接口旁标注的是“LAN”，“ISDN”还是“DSL”，当然插错也不比担心设备损坏。
RJ11，用于Modem和电话

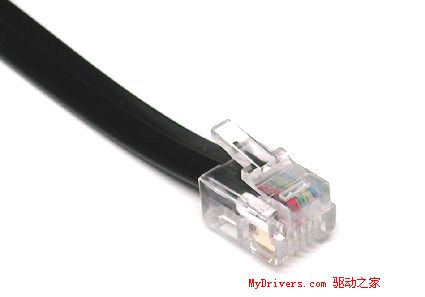

RJ11和RJ45看起来很相似，但RJ11只有4针，而RJ45有8针。在电脑上，RJ11主要用于连接modem。由于各国电话端口不尽相同，因此RJ11有许多种转接器。
笔记本上的RJ11接口
