用户网络与DDN互连方式

用户网络与DDN互连方式

DDN作为一种数据业务的承载网络，不仅可以实现用户终端的接入，而且可以满足用户网络的互连，扩大信息的交换与应用范围。用户网络可以是局域网、专用数字数据网、分组交换网、用户交换机以及其他用户网络。
局域网利用DDN互连方式

　局域网利用DDN互连可通过网桥或路由器等设备，其互连接口采用ITU-TG.703或V.35、X.21标准，这种连接本质上是局域网与局域网的互连，如图8所示。

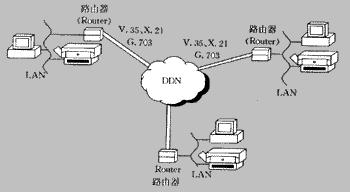

图8 局域网通过DDN互连方式

网桥将一个网络上接收的报文存储、转发到其他网络上，由DDN实现局域网之间的互连。网桥的作用就是把LAN在链路层上进行协议的转换而使之连接起来。

路由器具有网际路由功能，通过路由选择转发不同子网的取文，通过路由器DDN可实现多个局域网互连。

　专用DDN与公用DDN的互连

专用DDN与公用DDN在本质上没有什么不同，它是公用DDN的有益补充。专用DDN覆盖的地理区域有限，一般为某单一组织所专有，结构简单，由专网单位自行管理。由于专用DDN的局限性，其功能实现、数据交流的广度都不如公用DDN，所以，专用DDN与公用DDN互连有深远的意义。

专用DDN与公用DDN互连有不同的方式，可以采用V.24，V.35、X.21标准，也可以采用G.703 2048kb/s标准，如图9所示。具体互连时对信道的传输速率、接口标准以及所经路由等方面的要求可按专用DDN需要确定。

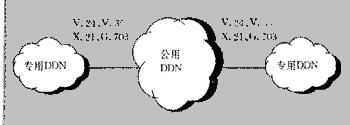

图9 专用DDN与公用DDN互连方式

由于DDN采用同步工作为保证网络的正常工作，专用DDN应从公用DDN来获取时钏同步信号。

　分组交换网与DDN互连

分组交换网可以提供不同速率、高质量的数据通信业务，适用于短报文和低密度的数据通信；而DDN传输速率高，适用于实时性要求高的数据通信，分组交换网和DDN可以在业务上进行互补。

DDN上的客户与分组交换网上的客户相互进行通信，道德要实现两网采用X.25或X.28接口规程，DDN的终端在这里相当于分组交换网的一个远程直通客户，如图10所示，其传输速率满足分组交换网的要求。

图10 远程客户通过DDN接入分组交换网方式

DDN不仅可以给分组交换网的远程客提供数据传输通道，而且还可以为分组交换机局间中继线提供传输通道，为分组交换机互连提供良好的条件。DDN与分组交换网的互连接口标准采用G.703或V.35，如图11所示。

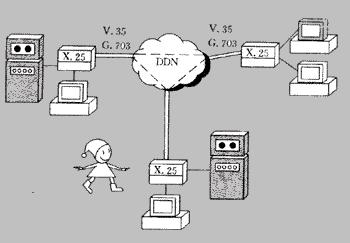

　图11分组交换机通过DDN互连方式

用户交换机与DDN的互连

用户交换网与DDN的互连可分为两个方面，如图12所示。

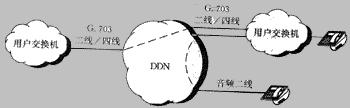

图12 用户交换机与DDN互连方式

第一，利用DDN的语音功能，为用户交换机解决远程客户传输问题（如果采用传统模拟线来传输就会超过传输衰限制，影响通话质量），与DDN的连接采用音频二线接口；

第二，利用DDN本身的传输能力，为用户交换机提供所需的局间中继线，此时与DDN互连采用G.703或音频二线/四线接口。
