990DSL环路测试仪

概述

• 集12种测试功能于一身
• 可对POTS、ADSL及其他特殊服务的线路进行故障诊断和认证
• 利用时域反射（TDR）的特点进行精确故障定位
• 快速、准确、易于使用
• 坚固耐用，适合恶劣环境使用

产品功能

990DSL是手持式、多功能的OSP测试仪器。 基本型990DSL提供广泛的POTS故障诊断、故障定位以及线路质量认证功能。宽带/TDR选件针对ADSL、HDSL、HDSL2、ISDN、T1、 E1以及DDS等服务具备高频率传输测试及品质认证功能。选件具有TDR特点，增加了精确故障定位及分析能力。可以在购买仪器的时候选购宽带/TDR选件，也可以在购买仪器后购买升级选件。

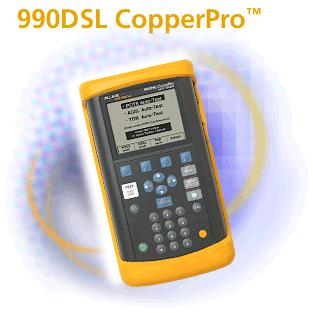

图：990DSL

特点

可升级设计

可升级技术保证了您的投资

990DSL是按照可升级的机构进行设计和制造的，它可以让您根据需要来设置测试的能力，以满足您的特殊需求。

990DSL基本型配置是为传统电话线路（POTS）应用而设计的，包括电压、开路、短路、平衡、RFL、VF噪声和损耗，端接和拨号测试，以及负载线圈的识别和定位，同时还包括线路的监测。

宽带/TDR选件是手持式测试仪故障定位精确度最高的测试手段。利用它可以测试和比较线对，存储测量结果，测试线对之间的串扰。宽带/TDR选件给了您依据所有标准的数字业务（包括HDSL、HDSL2、T1、 E1、ISDN BRI、ISDN PRI以及DDS）进行线路认证和故障诊断所需要的一切功能。其独特的ADSL自动测试功能在数秒内就可确定一个线路是否可以运行ADSL服务，甚至可以预告上行和下行的数据速率以及每帧的比特位。

灵活的工作方式

标准操作或自动测试

     手持式的990DSL轻便易携带，具有灵活的工作方式，无论何时何地，都可以使用它测试正在运行的本地环路。

     只需触动按纽，990DSL就可以识别、定位和修复线路故障，同时可以认证环路性能。990DSL可以记录测试结果并生成文档备案的测试报告。它给您带来的是更优质、快速的服务，更高的工作效率以及利润。

    作为一个独立的测试仪器，990DSL的手持式设计使其易于携带和操作，可以在您所需的任何地方进行测试。

  990DSL是自动的测试仪器，它的测试速度快，同时与测试结果的文档报告保持一致。

强大的测试功能

集12种测试功能于一身

    990DSL将测试、分析以及故障诊断能力集成于一个易用的工具箱界面中，只需按动按键就可进行故障的识别和定位。

    990DSL可以识别和定位常见的电缆物理故障，例如短路、交叉、开路、串绕、错误连接造成的线对不平衡以及未使用线对是否有金属腐蚀。

    990DSL可以查找引起传输问题的根本原因，例如过量的噪声或信号损耗，同时可以帮助定位和识别环路处理设备，例如扩展器、网络接口设备和维护端接设备。

    990DSL还可认证传统电话业务（POTS），例如呼叫号码识别（Caller ID），ANI以及拨号调制解调器，还包括数字宽带服务，例如ADSL（DMT和CAP）、T1、E1、DDS、ISDN、HDSL以及HDSL2。它包括了噪声、损耗和串扰测试，预测数据传输速率，以及线路损伤定位，例如负载线圈或桥接器。

990DSL提供如下12种测试功能：
数字万用表（交流/直流电压，电阻）
开路测试仪
电阻故障定位仪
噪音仪（音频和宽带，高斯和脉冲）
时域反射测试仪
拨号测试仪
漏电测试仪
电流表（直流）
损耗测试仪（音频和宽带）
音频、宽带精度信号发生器
音频追踪信号发生器
ANI及CID测量

易于使用
    极少的培训就可以帮助工程人员做的更多、更快。990DSL将一个工具箱和可编程的自动测试集成在一起，使测试更为迅速、简单。测试结果以图形方式显示在点阵大液晶屏上，在各种条件下都便于查看。集成的测试功能可以帮助用户了解问题的根源以及直接指出问题的位置。

图：容易使用
