1. clear x25 counters
清除某个X.25接口的所有统计信息。
clear x25 counters interface-type interface-number
【参数说明】
interface-type为接口类型。
interface-number为接口编号。
【命令模式】
特权用户模式
【使用指南】
通过使用这条命令，可以使某个X.25接口的所有统计信息恢复到初始状态（全部为0），以便于您观察网络数据流量等方面的变化情况。
【举例】
清除X.25接口serial0的所有统计信息。
Quidway#clear x25 counters serial 0
【相关命令】
show interface serial，show x25 interface serial
2.clear x25 vc
清除某个X.25接口上的临时虚电路（SVC）或使永久虚电路（PVC）复原。
clear x25 vc interface-type interface-number [ lcn ]
【参数说明】
interface-type 为该X.25接口的类型
Interface-number 为该X.25接口的编号
lcn 为被清除或复原的虚电路的编号（可选）
【缺省情况】
如果选择参数 lcn ，该X.25接口只有编号为 lcn 的虚电路被清除（SVC）或被复原（PVC）。如果不选择参数 lcn ，该X.25接口上的所有SVC将被清除，同时，所有PVC将被复原（即发生一次重新启动事件）。
【命令模式】
特权用户模式
【使用指南】
使用这条命令对一个X.25接口的虚电路进行实时的维护，为指定的虚电路发起一次清除规程（对SVC）或复原规程（对PVC），或为指定的接口发起一次重新启动规程。请注意，这条命令只有在X.25协议协商通过以后才会生效。
【举例】
使X.25接口serial1发淮沃匦缕舳录?
Quidway#clear x25 vc serial 1
【相关命令】
show interface serial，show x25 vc，x25 idle
3. encapsulation lapb
指定接口链路层协议封装为LAP协议。
encapsulation lapb [ dte | dce ] [ ip ]
【参数说明】
dte和dce表示LAPB工作方式。
ip为LAPB承载的网络层协议。
【缺省情况】
LAPB缺省工作方式为DTE，缺省承载网络层IP协议。
【命令模式】
接口配置模式
【使用指南】
虽然LAPB是X.25的二层协议，但可以作为独立的链路层协议进行串口封装和简单的数据传输。一般在两台路由器用专线直连时可以封装LAPB协议，此时一端工作在DTE方式，另一端工作在DCE方式。
【举例】
接口Serial0封装LAPB，并工作在DCE方式。
Quidway(config-if-Serial0)#encapsulation lapb dce
【相关命令】
show interface
4. encapsulation x25
该命令将指定的接口用X.25协议封装，以后进出于此接口的数据报都将被X.25协议封装后传输。执行了该命令的接口我们称之为X.25接口。
encapsulation x25 [ dte | dce ] [ ietf | ddn | bfe ]
【参数说明】
dte 指定该接口按照DTE方式工作，这也是缺省的工作方式（可选）
dce 指定该接口按照DCE方式工作（可选）
ietf 指定该接口按照IETF RFC-1356格式封装数据报，这也是缺省的封装格式（可选）
ddn 指定该接口按照DDN X.25标准服务的方式封装数据报（可选）
bfe 指定该接口按照BFE方式封装数据报（可选）
【缺省情况】
接口的缺省封装为PPP，当封装X.25协议时，缺省工作方式为DTE IETF。
【命令模式】
接口配置模式
【使用指南】
对于一个X.25连接的两端，在逻辑上要求一端是DTE，另一端是DCE；之所以说它是逻辑上的要求，是因为这里的DTE、DCE与物理上的作为电气特性的DTE、DCE是没有任何联系的。通常，如果用户设备接入到X.25公共分组网中的话，用户设备一般是作为DTE侧的，而作为DCE侧的一般是公共分组网。但是，当两台路由器只是简单地背靠背直接相连的话，那么此时虽然连接的两端都是用户设备（路由器），但应该保证这个连接的两端分别是逻辑上的DTE和DCE（即，使背靠背直接相连的两台路由器一台工作在DTE方式，另一台工作在DCE方式）。
一旦某个X.25接口被重新封装，不论是其它的链路层协议，还是X.25协议，所有您曾经配置的X.25协议的参数，除了地址映射还被保留之外，其余的都将被恢复成缺省值。也就是说，当您将这个接口再次封装为X.25接口时，曾经使用的配置中，能够继续使用只有地址映射。
在通常的应用中，如果没有特殊的要求，请您选用数据报的IETF格式的封装。
【举例】
将接口 Serial0 封装为X.25接口，工作在DTE IETF方式。
Quidway(config-if-Serial0)#encapsulation x25 dte ietf
【相关命令】
show interface
5. lapb k
配置LAPB窗口参数K
lapb k k-value
【参数说明】
k-value表示在任何规定时间DTE或DCE待确认的按序编诺淖畲驣帧数，如果模数为8，则窗口参数K范围为1~7；如果模数为128，则窗口参数K范围为1~127。
【缺省情况】
窗口参数K缺省值为7。
【命令模式】
接口配置模式
【使用指南】
窗口参数K的值要根据模数值来确定。
【举例】
设置接口Serial0上LAPB窗口参数K为7。
Quidway#(config-if-Serial0)#lapb k 7
【相关命令】
lapb modulo
6. lapb modulo
配置LAPB帧编号方式（又称模数）。
lapb modulo { 128 | 8 }
【参数说明】
128和8分别表示模128和模8两种编号方式。
【缺省情况】
LAPB缺省帧编号方式为模8。
【命令模式】
接口配置模式
【使用指南】
LAPB帧编号方式有两种：模8和模128。每个数据帧（I帧）均按顺序编号，编号可以从0到模数减1，序列号就在这整个模数的范围内循环。
模8是基本方式，所有的标准LAPB都实现，并且对于大多数链路来说都足够了。模128方式能够在高速链路或低错误率的链路上达到较高的吞吐率，这是因为LAPB的窗口参数K的最大值受模数的限制，最大为模数减1，而K指定了在收到确认前可以发送的最大帧数。
【举例】
将接口Serial0上的LAPB帧编号方式设置为模8。
Quidway(config-if-Serial0)#lapb modulo 8
【相关命令】
lapb k
7. lapb n1
配置LAPB参数N1。
lapb n1 n1-value
【参数说明】
n1-value 表示参数N1值，单位比特，范围1080~12056。
【缺省情况】
LAPB参数N1缺省值为2104。
【命令模式】
接口配置模式
【使用指南】
N1值应表示DCE或DTE希望从DTE或DCE接受的I帧的最大比特数，该值应该为最大传输单元（MTU）加上协议头的总字节数的8倍。该值规定了传输帧的最大长度，从而决定了封装的X.25分组的最大长度。
【举例】
设置接口Serial0上LAPB参数N1为1080。
Quidway(config-if-Serial0)#lapb n1 1080
8. lapb n2
配置LAPB参数N2
lapb n2 n2-value
【参数说明】
n2-value表示参数N2的值，范围1~255。
【缺省情况】
LAPB参数N2的缺省值为5。
【命令模式】
接口配置模式
【使用指南】
N2值表示DCE或DTE为成功地向DTE或DCE发送一个帧而进行的最大尝试次数。
【举例】
设置接口Serial0上LAPB参数N2为20。
Quidway(config-if-Serial0)#lapb n2 20
9. lapb t1
配置LAPB系统定时器T1
lapb t1 t1-value
【参数说明】
t1-value为定时器T1的值，单位ms，范围1~64000。
【缺省情况】
LAPB系统定时器T1的缺省值为2000ms。
【命令模式】
接口配置模式
【使用指南】
T1为发送计时器，当T1计时器到时后，DTE(DCE)就启动重发。T1的值应大于发送一个帧到接收到对它作出应闹≈涞淖畲笫奔洹?
【举例】
设置接口Serial0上LAPB的定时器T1为1000ms。
Quidway(config-if-Serial0)#lapb t1 1000
【相关命令】
lapb t2，lapb t3
10.lapb t2
配置LAPB系统定时器T2。
lapb t2 t2-value
【参数说明】
t2-value为定时器T2值，单位ms，范围1~64000。
【缺省情况】
LAPB系统定时器T2缺省值为1000ms。
【命令模式】
接口配置模式
【使用指南】
T2为接收计时器，当T2计时器到时后，DTE(DCE)必须发送证实帧，使得对方DTE(DCE)的T1定时器超时之前能接收到证实帧(T2$#@60;T1)。
【举例】
设置接口Serial0上LAPB的定时器T2为2000ms。
Quidway(config-if-Serial0)#lapb t2 2000
【相关命令】
lapb t1
11. lapb t3
配置LAPB系统定时器T3。
lapb t3 t3-value
【参数说明】
t3-value为定时器T3值，单位ms，范围0~64000。
【缺省情况】
LAPB定时器T3的缺省值为0ms。
【命令模式】
接口配置模式
【使用指南】
T3为空闲通道计时器，当T3计时器到时时，DCE向分组层报告链路出现了长时间的空闲通道状态，T3应当大于DCE中的计时器T1(T3$#@62;T1)。T3为0意味着定时器未起作用。
【举例】
配置接口Serial0上LAPB的T3定时器为10000ms。
Quidway(config-if-Serial0)#lapb t3 10000
【相关命令】
lapb t1
12. show x25 alias
显示X.25别名表。
show x25 allias
【命令模式】
特权用户模式、全局配置模式、接口配置模式和路由协议配置模式等。
【使用指南】
使用这条命令可以查看为所有X.25接口设置的所有别名。
【举例】
Quidway# show x25 alias
Alias for Serial0:
Alias for Serial1:
Alias- 1: $20112405$ strict
Alias- 2: $20112450 left
Alias- 3: 20112450$ right
上面所显示的信息表示：X.25接口Serial0没有设置别名；X.25接口Serial1设置了3个别名，它们分别是$20112405$（匹配模式为严格匹配）、$20112405（匹配模式为左对齐匹配）、20112405$（匹配模式为右对齐匹配）。
【相关命令】
show x25 interface，x25 alias
13.show x25 interface
显示X.25接口信息。
show x25 interfae serial [ number ]
【参数说明】
number为串嗪拧?
【缺省情况】
如果不指定串口编号，则显示全部X.25接口的信息。
【命令模式】
特权用户模式、全局配置模式、接口配置模式和路由协议配置模式等。
【使用指南】
在配置了X.25协议的一些参数、属性，或打开、关闭了一些X.25的功能之后，您可以使用此命令观察您操作的结果。使用此命令，您可以方便地获得一个接口上所有关于X.25的配置信息。
【举例】
显示接口Serial0的X.25接口信息。
Quidway#show x25 interface serial 0
Encapsulation X.25 DTE IETF, address is , state Ready, modulo 8
input/output: window sizes 2/2, packet sizes 128/128
Channels: Incoming-only 0-0, Two-way 1-1024, Outgoing-only 0-0
Timers: T20 180, T21 200, T22 180, T23 180, T28 300, Idle_Timer 0
New configuration(will be effective after restart): modulo 8
input/output: window sizes 2/2, packet sizes 128/128
Channels: Incoming-only 0-0, Two-way 1-1024, Outgoing-only 0-0
Statistic: Restarts 0 (Restart Collisions 0)
Refused Incoming Call 0, Failing Outgoing Call 0
input/output: RESTART 0/0 CALL 0/0 DIAGNOSE 0/0
DATA 0/0 INTERRUPT 0/0 Bytes 0/0
RR 0/0 RNR 0/0 REJ 0/0
Invalid Pr: 0 Invalid Ps: 0 Unknown: 0
LAPB DTE, module 8, k 7, N1 2104, N2 5
timer: T1 2000, T2 1000, T3 0 (milliseconds)
state DISCONNECT, VS 0, VR 0, Remote VR 0
IFRAME 0/0, RR 0/0, RNR 0/0, REJ 0/0
FRMR 0/0, SABM 0/0, DM 0/0, UA 0/0
DISC 0/0, invalid ns 0, invalid nr 0, link resets 0
show x25 interface 命令显示的LAPB和X.25信息的含义分别如表3-1、3-2所示。

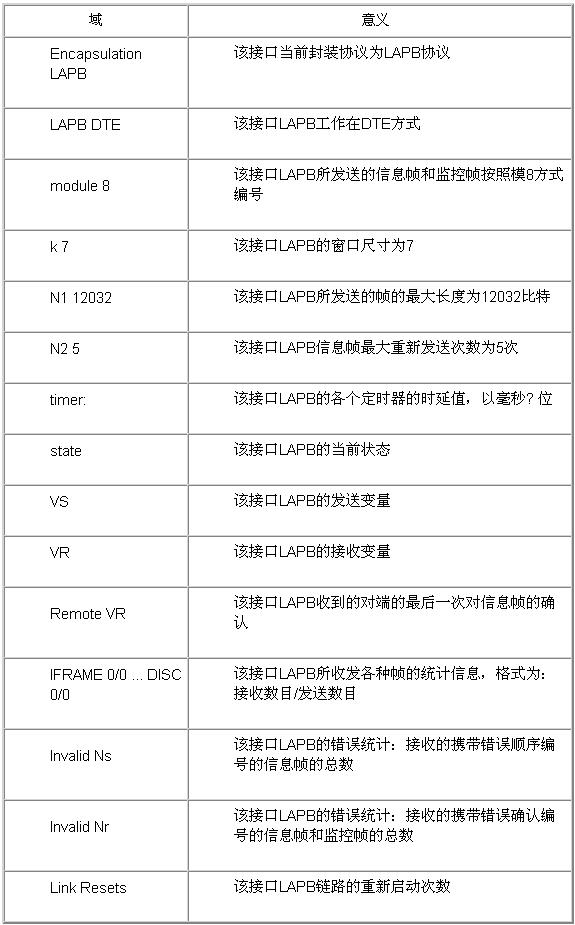

表3-1 show x25 interface命令显示的LAPB信息
　

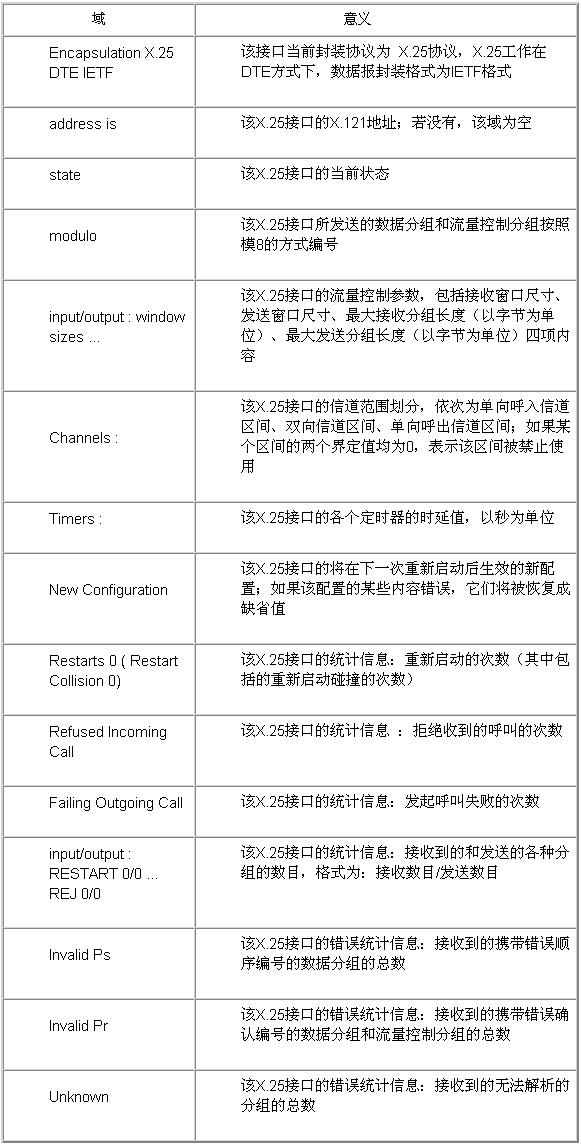

表3-2 show x25 interface命令显示的X.25信息
　
【相关命令】
show interface
14. show x25 map
显示X.25地址映射表。
show x25 map
【命令模式】
特权用户模式、全局配置模式、接口配置模式和路由协议配置模式等。
【使用指南】
配置X.25地址映射可以通过两条途径：专门配置（使用x25 map命令）或隐含配置（使用x25 pvc命令），而通过show x25 map 命令可以查看所有的地址映射。
【举例】
Quidway#show x25 map
Serial0: X.121 20112450 $#@60;--$#@62; ip 202.38.165.19 SVC_MAP
No VC attched
Facility:
ACCEPT_REVERSE;
BROADCAST;
PACKET_SIZE: I 512 O 512 ;
Serial1: X.121 20112451 $#@60;--$#@62; ip 202.38.166.20 PVC_MAP
1 VC: 3*
Facility:
BROADCAST;
WINDOW_SIZE: I 5 O 5 ;

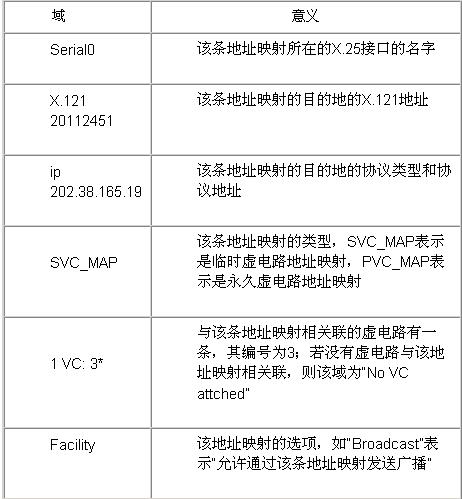

表3-3具体解释了上述地址映射信息中各域的意义。
表3-3 X.25地址映射信息
　
【相关命令】
x25 map，x25 pvc，show x25 interface
15. show x25 switch-vc-table
显示X.25交换虚电路表。
show x25 switch-vc-table
【命令模式】
特权用户模式、全局配置模式、接口配置模式和路由协议配置模式等。
【使用指南】
该命令显示用于交换的X.25虚电路情况。
【举例】
Quidway(config)#Show x25 switch-vc-table
#1 (In: Serial0-vc1024)〈— —〉(Out: Serial1-vc1)
#2 (In: Serial1-vc1024)〈— —〉(Out: Serial0-vc1)
表示当前交换虚电路表中有两条记录，分别是：
从Serial0的1024虚电路进，从Serial1 的1虚电路出；
从Serial1的1024虚电路进，从Serial0 的1虚电路出。
【相关命令】
x25 pvc，x25 route
16. show x25 route
显示X.25交换路由表。
show x25 route
【命令模式】
特权用户模式、全局配置模式、接口配置模式和路由协议配置模式等。
【使用指南】
该命令显示信息包括：虚电路号及其交换接口等。
【举例】
Quidway(config)#Show X25 route
Number X.121 CUD FowardTo
#1 1 Serial0
#2 2 Serial1
上述显示信息表示，目的X.121地址为1的呼叫将被交换到接口Serial0输出，目的X.121地址为2的呼叫将被交换到接口Serial1输出。
【相关命令】
show x25 interface，x25 routing，x25 pvc，x25 route
17. show x25 vc
显示X.25虚电路。
show x25 vc [ lcn ]
【参数说明】
lcn为逻辑信道号。
【缺省情况】
如果不指定逻辑信道号，则缺省显示全部虚电路。
【命令模式】
特权用户模式、全局配置模式、接口配置模式和路由协议配置模式等。
【使用指南】
SVC是在有数据传输要求时，由X.25经过呼叫临时建立的；PVC是手工配置的，不论是否有数据传输要求而总是存在的。当路由器工作在X.25交换方式时，为了传输被交换数据，也会有虚电路被建立。这几种虚电路都可以通过使用此命令来查看信息，只是在显示信息的某些域有所区别。
【举例】
Quidway# show x25 vc
SVC 1, State:TRANSFER, Interface: Serial0
Started: 1998-1-1 1:48:11, Last input: 0:45:57, Last output: 0:45:59
Connects: X.121 20112450 $#@60;--$#@62; ip 202.38.165.19
Window size: input 5 output 5
Packet Size: input 128 output 128
PS: 0 PR: 0 ACK: 0 Remote PR: 0 RCNT: 0
RNR: FALSE Reset times: 0
input/output: DATA 1154/1022 INTERRUPT 0/0 Bytes 1569732/1435638
RR 143/165 RNR 0/0 REJ 0/0
Snd Queue: Current length 0 Max length 50 Drops 0
Rcv Queue: Current length 0 Max length 50 Drops 0
PVC 3, State:TRANSFER, Interface: Serial1
Started: 1998-1-1 1:48:11, Last input: 0:30:09, Last output: 0:30:17
Connects: X.121 20112451 $#@60;--$#@62; ip 202.38.166.20
Window size: input 5 output 5
Packet Size: input 128 output 128
PS: 0 PR: 0 ACK: 0 Remote PR: 0 RCNT: 0
RNR: FALSE Reset times: 0
input/output: DATA 0/0 INTERRUPT 0/0 Bytes 0/0
RR 0/0 RNR 0/0 REJ 0/0
Snd Queue: Current length 0 Max length 50 Drops 0
p>Rcv Queue: Current length 0 Max length 50 Drops 0
上面的显示信息表示，在X.25接口Serial0上，当前存在一条临时虚电路，其编号为1；在X.25接口Serial1上，当前存在一条永久虚电路，其编号为3。下表描述了上述信息中各个域的具体意义：
表3-4 X.25虚电路信息
　
【相关命令】
clear x25 vc，show x25 interface serial，x25 pvc
18. x25 accept-revers
Snd Queue
【相关命令】
clear x25 vc，show x25 interface serial，x25 pvc
18 x25 accept-reverse
配置一个X.25接口使其接受所有到达该接口的携带“反向计费请求”可选用户设施的呼叫；在该命令之前添加 no 关键字可以关闭这一功能，关闭后所有这样的呼叫将引发一次针对此呼叫的清除规程。
[ no ] x25 accept-reverse
【缺省情况】
系统缺省为关闭此功能。
【命令模式】
接口配置模式
【使用指南】
该项功能不影响任何不携带“反向计费请求”用户设施的呼叫；您可以在一个X.25接口上打开“接受携带反向计费请求的呼叫”这一功能，此时，所有到达该X.25接口的这样的呼叫都将被接受；您也可以通过x25 map命令中的accept-reverse选项为某一条地址映射打开此功能，此时，只有到达该接口的针对于该地址映射的这样的呼叫才被接受，而其余的这样的呼叫（指携带了反向计费请求，但不针对该地址映射的呼叫）将被清除。您可以使用show x25 interface serial命令查看一个X.25接口的该项功能是否被打开。
【举例】
为接口Serial0打开“接受携带反向计费请求的呼叫”功能。
Quidway(config-if-Serial0)#x25 accept-reverse
【相关命令】
show x25 interface serial，x25 map
19. x25 address
为一个X.25接口配置或者删除X.121地址。
[ no ] x25 address x.121-address
【参数说明】
x.121-address为接口的X.121地址。
【缺省情况】
如果该X.25接口的数据封装格式为IETF，则该接口无地址；如果该X.25接口的数据封装格式为BFE或DDN，则该接口的X.121地址是根据该接口的IP地址动态转换所得，并且这样的X.121地址是不允许被更改的。
【命令模式】
接口配置模式
【使用指南】
如果将路由器接入X.25 卜肿橥蚪尤敕裆瘫匦胛峙湟桓龊戏ǖ腦.121地址；如果您只是简单地使用两台路由器背靠背直连，则这个合法的X.121地址可以由您来随意指定；如果您只是让路由器工作于交换方式，则可以不配X.121地址。
当您为一个X.25接口重新配置X.121地址时，您不必先删除原来的X.121地址，新的地址会自动覆盖旧的地址；当您重新封装一个X.25接口后，原来配置的X.121地址会被删除，只有在重新配置后才会重新生效。
注：关于X.121地址的格式、IP地址和X.121地址的动态转换请参考《ITU-T 建议 X.121》和相关的RFC文档。
【举例】
接口Serial0封装为X.25协议，并配置X.121地址为20112451。
Quidway(config)#interface serial 0
Quidway(config-if-Serial0)#encapsulation x25
Quidway(config-if-Serial0)#x25 address 20112451
【相关命令】
show interface，show x25 interface
20. x25 alias
为一个X.25接口指定或删除按照各种模式匹配的别名。
[ no ] x25 alias match-type alias-string
【参数说明】
match-type为该别名的匹配方式，可选择的匹配方式共有9种，它们是：
free：自由匹配
free-ext：扩展式自由匹配
left：左对齐匹配
left-ext：扩展式左对齐匹配
right：右对齐匹配
right-ext：扩展式右对齐匹配
strict：严格匹配
whole：全匹配
whole-ext：扩展式严格匹配
　
alias-string为别名串
【缺省情况】
X.25接口缺省没有别名
【命令模式】
接口配置模式
【使用指南】
当一个X.25呼叫被跨网转发后，不同的X.25网或许会对该呼叫分组所携带的目的地址（即被叫DTE地址）进行某些操作，例如有规律地加上或者去掉前缀、后缀等。此时，您需要为路由器设置接口的别名来适应这种变化的情况。网络是否有这种功能，请向您的提供商咨询之后决定是否启用别名功能。
有关X.25别名的匹配方法的具体介绍，请参见配置指导分册中“LAPB、X.25和X.25交换配置”一节。
【举例】
将接口Serial0封装为X.25协议，为其配置X.121地址20112451，并为其设置两个具有不同匹配方式的别名。
Quidway(config)#interface serial 0
Quidway(cofnig-if-Serial0)#encapsulation x25
Quidway(cofnig-if-Serial0)#x25 address 20112451
Quidway(cofnig-if-Serial0)#x25 alias 20112451$
Quidway(cofnig-if-Serial0)#x25 alias $20112451
经过如上的配置，对于目的地为20112451的呼叫，不论网络是做添加前缀的操作，还是做添加后缀的操作，只要该呼叫能到达本地X.25接口Serial0，该呼叫均能被接受。
【相关命令】
show x25 alias，show x25 interface serial，x25 address
21. x25 check-response-address
配置是否检查X.25的呼叫接受分组（或呼叫接通分组）中的地址码组字段。
[ no ] x25 check-response-address
【缺省情况】
系统缺省不检查呼叫接受分组中的地址码组字段。
【命令模式】
接口配置模式
【使用指南】
有些网络要求被叫DTE在向主叫DTE返回呼叫接受分组时，不能够携带被叫DTE地址字段，有些要求不能够携带主叫DTE地址字段，有些要求二者都不能够被携带，而有些要求二者都必须被携带。为了适应这多种多样的情况，Quidway(R) 系列路由器的X.25为您提供了这个功能，你可以在向您的接入服务商落实后决定是关闭还是开启此功能。
【举例】
为X.25接口Serial0开启这一功能：
Quidway(config-if-Serial0)#x25 check-response-address
【相关命令】
show x25 interface，x25 response-called-address，x25 response-calling-address
22. x25 default
为某个X.25接口设置或删除X.25协议缺省承载的上层协议。
[ no ] x25 default protocol-type
【参数说明】
protocol-type为协议类型。
【缺省情况】
X.25缺省承载网络协议为IP。
【命令模式】
接口配置模式
【使用指南】
对于收到的不携带呼叫用户数据或携带了无法解析的呼叫用户数据的呼叫，Quidway(R)系列路由器的X.25需要使用该参数决定此次呼叫承载的上层协议。如果该参数不被设置，所有这样的呼入都将被清除。
【举例】
将X.25接口Serial0的缺省承载上层协议设置为IP协议。
Quidway(config-if-Serial0)#x25 default ip
23. x25 facility
为某个X.25接口设置或删除可选的用户选项；如果某个选项被设置后，所有源于该X.25接口的X.25呼叫都将在呼叫分组中携带相应的信息字段。
[ no ] x25 facility facility-type facility-value
【参数说明】
facility-type为用户设施类型。
facility-value为该用户设施需要的参数。
【缺省情况】
缺省不设置任何用户设施。
【命令模式】
接口配置模式
【使用指南】

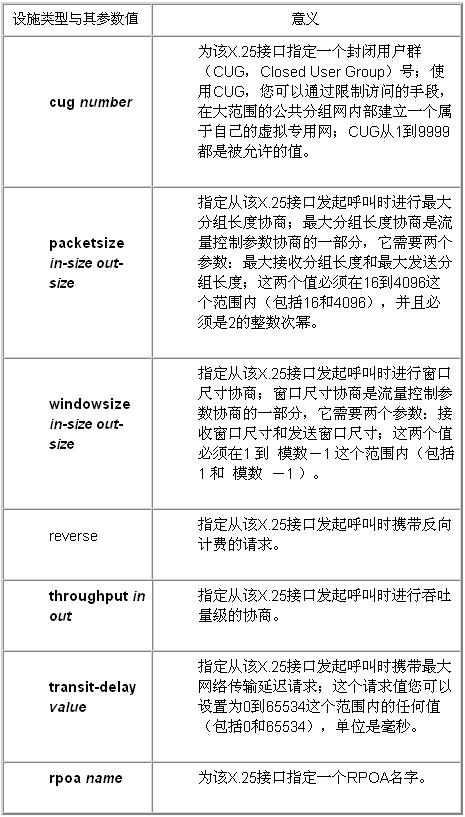

Quidway(R)系列路由器的X.25支持的用户设施与其所需参数如表3-5所示。
表3-5 X.25用户设施类型及其参数

使用该命令设置的用户设施对所有源于该X.25 接口的呼叫都有效；您还可以使用 x25 map protocol-name protocol-address x.121-address facility-type facility-value 命令为源于某条地址映射的X.25呼叫设置用户选项。
【举例】
指定所有从X.25接口Serial0发起的呼叫与对端进行流量控制参数的协商。
Quidway(config-if-Serial0)#x25 facility packetsize 512 512
Quidway(config-if-Serial0)#x25 facility windowsize 5 5
【相关命令】
show x25 interface，x25 map
