4芯网线自制大法图文解析

大家都知道，网线是我们上网最基本的硬件设施之一，也是最不起眼的设备。我们习惯于购买现成的即已经制作好的网线，很少关心网线到底是怎么做的，只知道网线必定由8根芯线构成，购买时看准8根芯线即可。难道实现数据传输一定要8根芯线?非也，其实4根芯线也能帮你完成数据的传输。

优点

1.制作简单、速度快。

2.只用4根芯线，制作时不容易混淆，从而避免可能压制出错导致水晶头损坏。

3.由于制作简单，可用于临时制作测试网络的跳线，对网管的帮助极大。

缺点

1.有时会出现传输不稳定的现象。

2.不适用于大型网络。

应用范围

与8芯网线相比，4芯网线虽然看起来并没有突出的优势，但是在特定场合下却显得非常有用。比如我们在制作测试用的跳线时，可以快速制作，从而节省时间;在制作短距离的网线时也经常用到它。值得注意的是，4芯网线只适用于目前广泛使用的百兆网络。

充电:工作原理

要搞清楚4芯网线的工作原理，我们需要先了解普通网线的工作原理。双绞线可以划分为:三类、四类、五类、超五类、六类、七类双绞线等类型。目前在一般局域网中常见的是五类、超五类或六类非屏蔽双绞线。

双绞线剥开后，里面有8根芯线，分别是:绿白、绿、橙白、橙、蓝、蓝白、棕白、棕，两两成对相互缠绕在一起，通常我们的网线都是使用全部8根芯线。双绞线的制作方式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。而双绞线的连接方法也主要有两种，分别为直通线缆、交叉线缆。简单地说，直通线缆就是水晶头两端都同时采用T568A或者T568B的接法;而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端采用T568B标准制作，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2。其他保持不变。

T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。

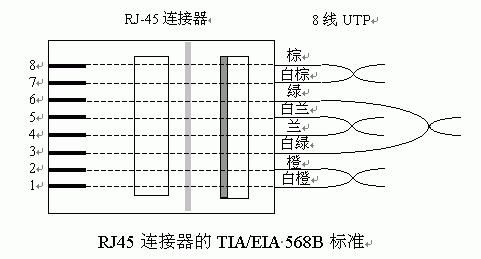

T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。

虽然双绞线有8根芯线，但在目前广泛使用的百兆网络中，实际上只用到了其中的4根，即第1、第2、第3、第6，它们分别起着收、发信号的作用。于是有了新奇的4芯网线的制作，也可以叫做1-3、2-6交叉接法，这种交叉网线的芯线排列规则是:网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一端的第6脚，其他脚一一对应即可，也就是在上面介绍的交叉线缆制作方法中把多余的4根线抛开不要。
