一个端口上多个应用处理方案的比较

随着2002年ISO/IEC 11801 2nd Edition的发布，标志着7类（Class F）等级的布线系统正式标准化。7类布线系统采用线对屏蔽的S/FTP电缆，有效地抵御了线对之间的串绕，从而使得在同一根电缆上实现多个应用成为可能。

关于在7类布线系统上，实现一个端口（也就是在同一个插座上）实现多个应用（也就是连接多个设备：电脑、电话、电视等），各制造商提出各自不同的解决方案。

支持多重应用，尤其是CATV应用，需要862MHz的带宽。从这一点来说，标准定义的600MHz的接插件难以满足。而西蒙的7类系统支持最高达到1.2GHz（1200MHz）的传输带宽，足以满足语音、视频、数据等现有的应用需求。同时，要让语音、视频、数据信号在同一个信道传输，必须在电缆上实现线对屏蔽，接插件上也应该有相应的线对隔离措施，才能有效地避免线对之间的串绕的影响。

支持单个端口多重应用，有一个重要的问题是实用性。比如，六类及以下等级的插座，是否可以支持多部电话呢？性能上应该是可以使用的。但是，由于RJ45插座不能插入多个独立的插头，所以毫无实用性，所以并没有这样的应用。也就是说，必须具有多个应用组合的灵活性。

由于IEC的标准定义了“非RJ型”和“RJ型”两种不同的结构类型，其能够支持多个应用的解决方案也各不相同。

作为“非RJ型”接插件的代表，美国西蒙公司提供的TERA模块，标准号：IEC 61076-3-104。采用独特的4腔体设计，具有更高的灵活性和实用性。

一、 “RJ型”和其他类似的单一腔体的解决方案

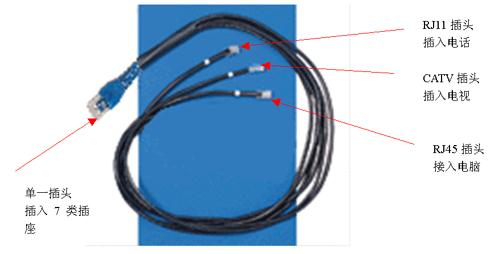

单一腔体接插件的厂商提出，采用一头为单一插头（比如RJ45），另外一头带一个RJ11、一个RJ45和一个CATV插头的跳线，支持多个应用。跳线如下图：

这种产品的缺点在于：缺乏配置的灵活性。仅仅能够适应用户应用是已知的，并且整个工程具有一致性的情况。比如，所有的插座都是连接一部电话、一台电脑和一台电视。

一旦用户的需求发生变化，比如，某个座位需要在一个插座上连接2部甚至3部电话，它将无法满足。因此，这种解决方案毫无实用性可言。

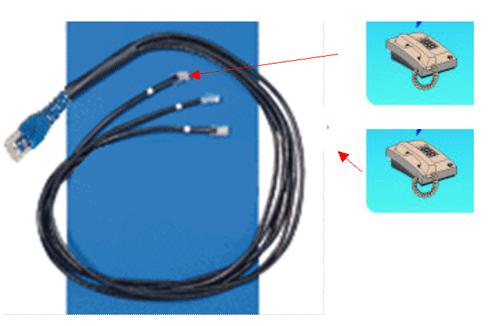

如上图所示，由于跳线仅有一个RJ11插头，无法接入2部电话。两台以上电视和两台电脑的情况相同。由于一个插座可以接4部电话、4台电视、或者两台电脑以及它们的组合，为每一种组合定制跳线（约需要10种不同组合，还未考虑不同长度需求），实现的难度大。

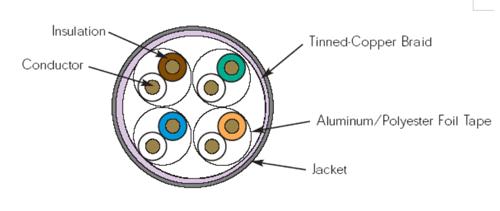

另外，跳线必须采用下图所示的类似于7类线的线对屏蔽结构，才能避免语音和视频信号对数据通讯的干扰。同时，由于跳线插头和7类插座的金针和触点没有相应的线对隔离措施，该跳线应该不能支持高速的数据应用。

二、 美国西蒙公司的解决方案

西蒙的7类插座由于是“非RJ型”，彻底摆脱了RJ型结构的限制。其插座采用独立的4腔体设计，插头可以是1对、2对和4对的。因此，西蒙公司能够提供专用于电话的一对跳线、专用于有线电视的一对跳线和用于电脑的两对跳线，而且这些跳线可以自由组合，一起插到同一个TERA插座上。满足用户不断变化的、多样性的需求。

比如，如果您的座位上需要4部电话，您可以将4根电话跳线插入同一个插座上。

此外，业界对7类布线系统产生了更高的性能要求。目前，ISO/IEC正在进行标准升级，将带宽增至1,000 MHz (1 GHz)，定义一个新的等级Class FA。单一腔体机构接插件由于自身的结构，金针之间串绕问题难以解决，将很难达到1G Hz的带宽要求。而作为“非RJ型”的代表，西蒙公司的TERA模块采用独特的“4腔体”结构，带宽达到1.2G Hz，超越即将到来的标准升级。
