xp系统下怎样运用AutoCAD软件绘制剖面线

AutoCAD软件的功能十分强大，我们经常需要使用它来设计一些图案。那么，windowsxp系统下该如何AutoCAD软件绘制剖面线呢？接下来，就随小编一起看看具体操作方法吧！

具体如下：

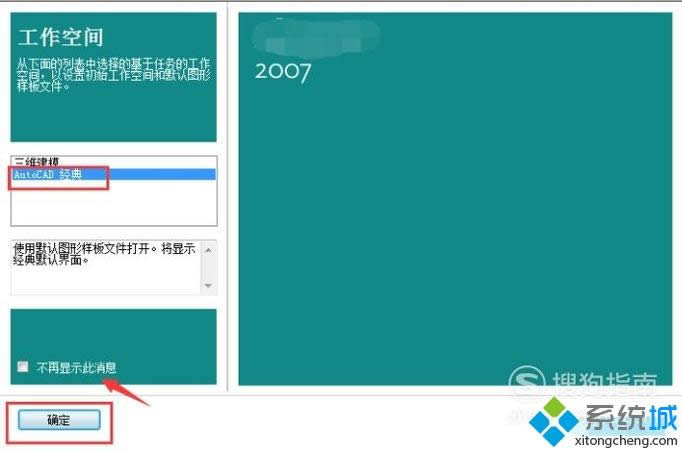

1、首先通过电脑上软件快捷方式，启动软件，此时一般会进入下图所示界面，选择“经典”后，单击“确定”即可，也可以勾选箭头所指选项复选框，下次启动软件不再提示。

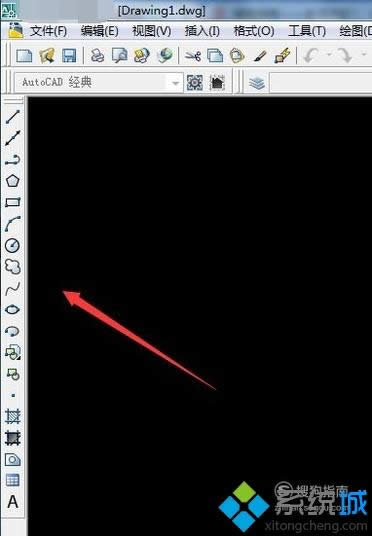

2、此时就打开软件主界面，作图主要用到箭头所指的工具栏。

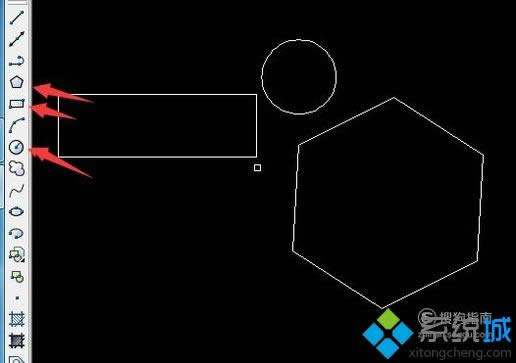

3、依次使用下图箭头所指的矩形、圆、多边形绘图工具，绘制出下图所示图形。

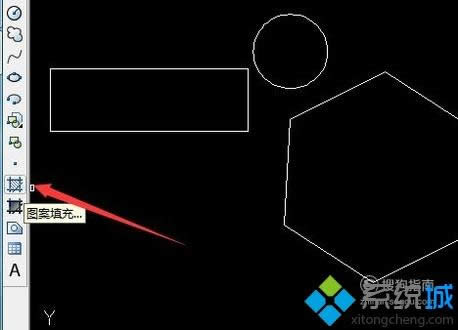

4、接着点击下图中，箭头指的“图案填充”工具按钮，点击打开。

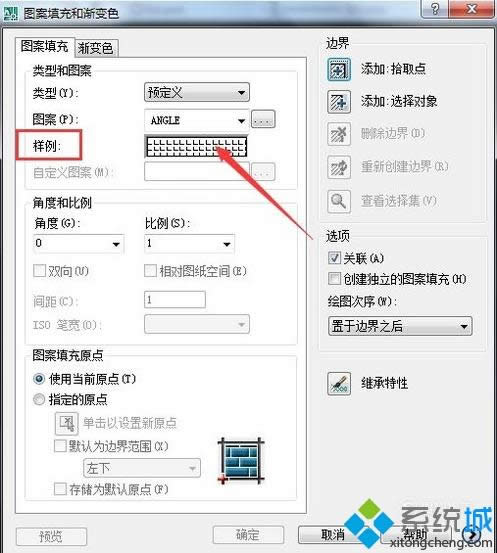

5、此时会弹出“图案填充和渐变色”窗口，点击箭头所指“样例”选项，在弹出窗口中，找到箭头所指“WOOD”，该图案是剖面线常用样式，接着点击“确定”。

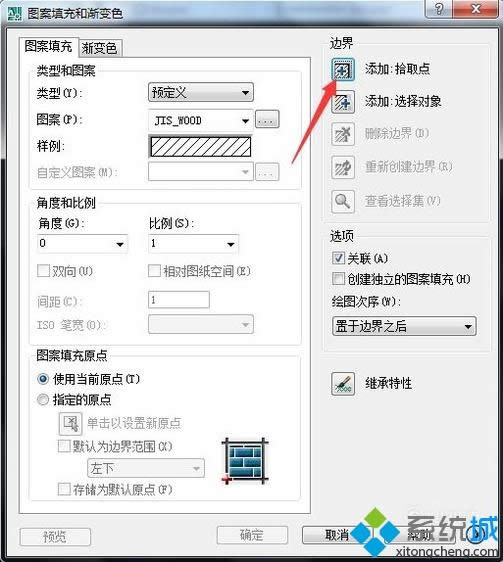

6、然后点击箭头所指“拾取点”，此时“图案填充和渐变色”窗口消失，选择需要打剖面线的封闭图案，内部一点后，按“回车键”

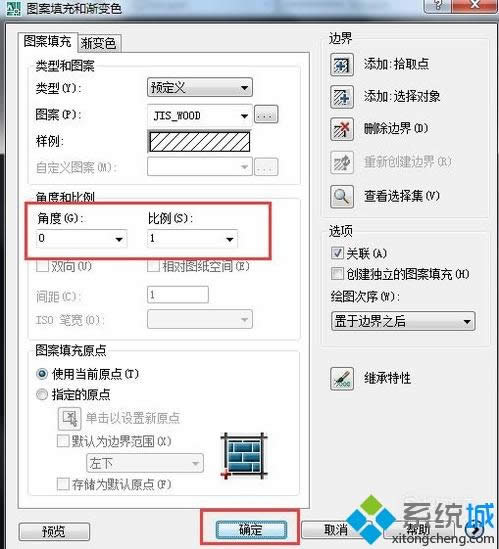

7、此时“图案填充和渐变色”窗口，又出现了，这时对于比例和角度，先不进行设置，点击“确定”，即为正六边形打上了剖面线。

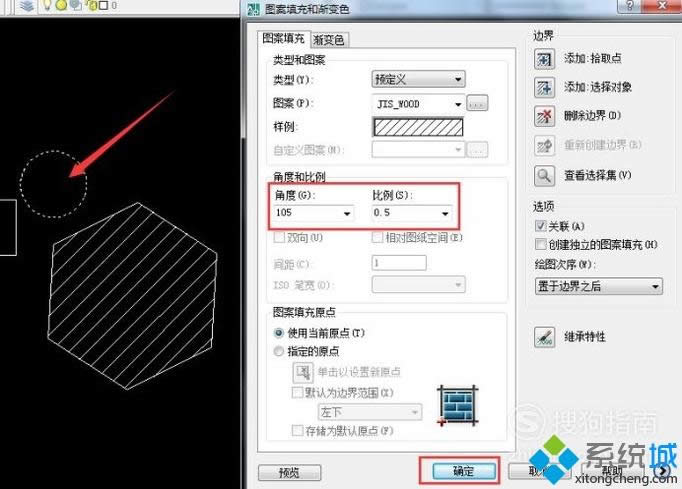

8、接着按同样的方法为圆形打剖面线，因为工程制图中规定，相邻部件剖面的剖面线疏密和角度不同，所以，在“图案填充和渐变色”窗口，更改方向和比例，选中圆形，结果如下图所示。

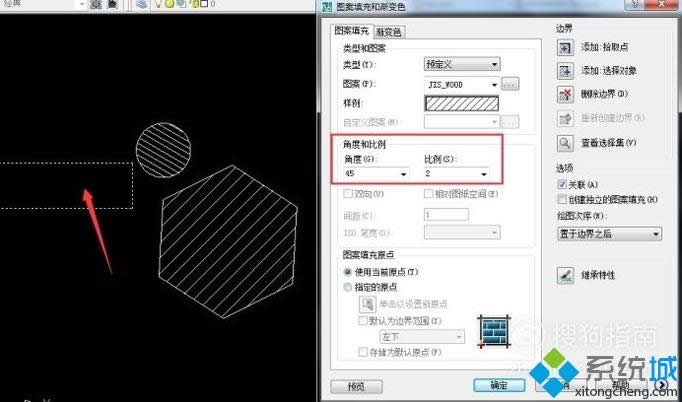

9、同样的方法，为矩形打上不同角度和疏密的剖面线，如下图所示。这样软件中剖面线的打法介绍完成。

看了上述小编的介绍，相信大家对xp系统下怎样使用AutoCAD软件绘制剖面线已经有了一定的了解。
