详解电脑主机内部的连线接口

计算机内部接口要稍微复杂一些，连接的成功与否关系到计算机能否进入工作状态，这里就花一点篇幅介绍一下主机内部的连线接口。计算机的主板是靠电源供电的，首先要把电源插头平直地插入主板CPU插座旁边的二十芯电源插座。插入时注意插头与插座是否在同一方向上。

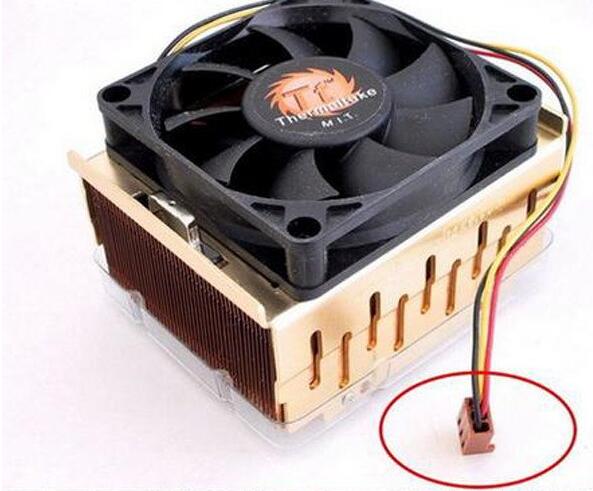

CPU是计算机的心脏，由于耗电量较大，系统需单独为CPU供电，在CPU附近有一个四芯电源插座，连接时将电源输出端的那个正方形四芯插头插入。这种四芯电源插头除了连接普通的IDE设备外，还可给机箱风扇或显卡供电，有些计算机连接需要进行转接，只要将输出端的公头插入连接端的母头就可以了。由于CPU工作为度极高需要加装散热器和散热风扇，将散热风扇的电源插头插入主板上CPU附近的CPU FAN上就可以为风扇拱供电。

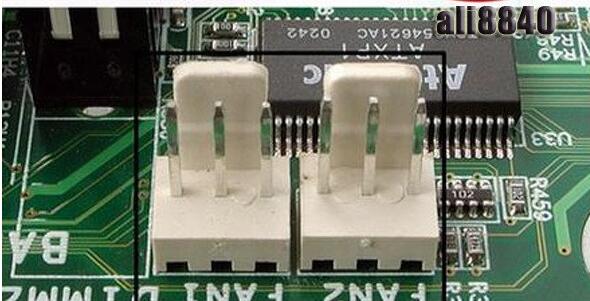

 计算机的显卡也装有散热风扇，其接头多为三针（主板提供）或二针（显卡提供）。因此，如果购买的是三针电源接口的散热风扇，就在主板CPU插座附近找到这样的标有SYS的插座，然后按两边的凸起对准方向插入。如果是二芯插头的风扇直接插在显卡的供电接口上即可。

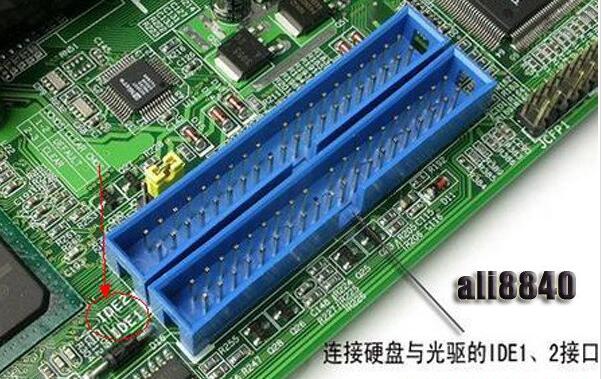

计算机读取数据的设备为光驱和硬盘等。在主板上一般都标有IDE1、IDE2，通常硬盘连接在IDE1上、光驱连接在IED2上。IDE设备工作需要两类连线：即八十针的数据线（光驱有四十针的）和四芯电源线。连接时，将数据线蓝色插头一端插入主板上的IDE接口，再将另一端插入硬盘或光驱接口；然后把电源线接头插在IDE设备的电源接口上。由于数据线及电源线都具有防插反设计，插接时不要强行插入，一般是不会出现差错的。

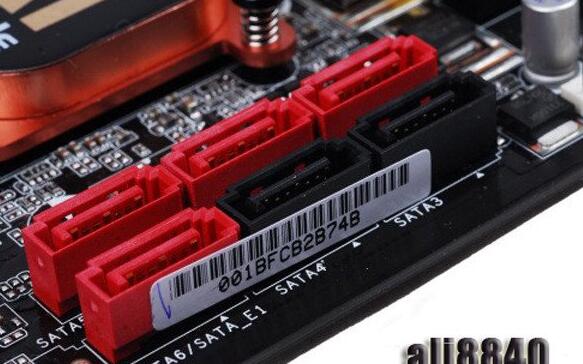

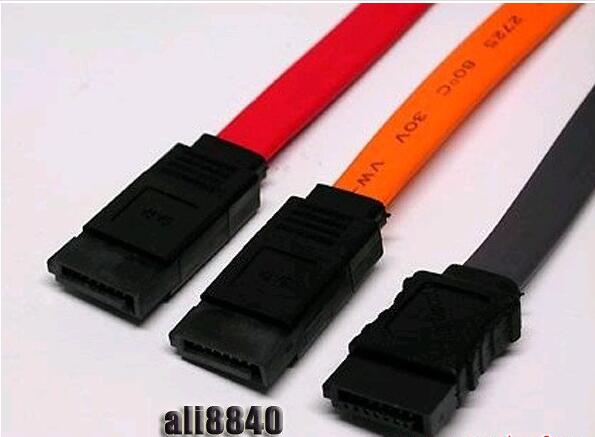

由于SATA硬盘的大量使用，支持SATA硬盘的主板上都标有SATA1、SATA2等硬盘的数据线接口，通过扁平的SATA数据线（一般为红色，也有黑色的。）就可与SATA硬盘连接。

此外，机箱内部还有许多连线插头，目前计算机的机箱面板上都提供了至少两个USB接口。而USB连线得插头就是连接前置USB接口和主板的。每组USB连线大多合并在一个插头内，连接时找到主板上标注USB1234的接口，依照主板说明书上要求的顺序插入即可。

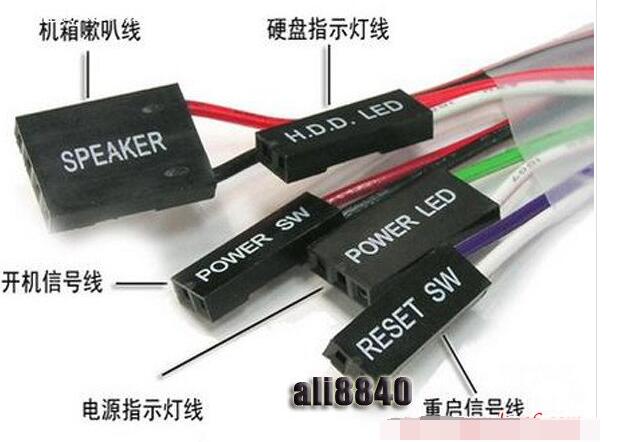

计算机的开机按钮下是开机信号线，开机信号线一般为白色和大红色，上边标注有SW的两针接头组成。只要将接头插入主板机箱面板插线区中标注有PWR字符的金属针上即可开机启动计算机。
重启动是计算机刷新硬盘数据的重要过程，而传递重启信号的连线标是注有Reset SW的两针接头，它连接的是主机面板中的Reset按钮。这组接头的两根线一般为蓝色和白色，将其插到主板上标注了Reset的金属针上即可。
计算机读写硬盘时，硬盘灯会发出红色的闪光，以表示硬盘正在工作。而机箱面板中标注HDD BLED的两针接头就是它的连线，将这两根红色和白色线绞在一起的接头与主板上标注HDD LED的金属针连接。
当计算机出现故障或开机时机箱喇叭会发出鸣笛声，而机箱喇叭连线标注的是Speaker，该接头是几组接头中最大最宽的那个。该接头的连线一般为黑色和红色。将这个接头插入主板上标有Speaker或SPK的金属针上（注意红色接正极，即“+”插针，黑色接负极，即“-”插针）即可。

计算机的主机内还有一个很重要的接口就是跳线接口，它很小，一个为蓝色，连接的是两根或三根金属针。跳线虽小，作用很大。三针跳线一般把三个针脚按照位置分别命名为1、2、3。当用跳线帽连接1和2两个针脚时表示开启或接通，当连接2和3两个针脚时则表示清零或者屏蔽。最常用到的跳线功能就是BIOS跳线和声卡跳线，操作原理同上。当BIOS受损或超频过度导致机器不能启动时，就把BIOS跳线（在圆形的CMOS电池附近）从1、2针脚上拔下来，插在2、3针脚上一会儿再插回1、2针脚，这样BIOS就被清零了，相关设置恢复到出厂时的状态。

对于集成声、显卡来说，用跳线帽将1、2针脚接通表示启用该功能，当使用硬声卡或独立显卡时，则可以用跳线帽接通2、3针脚来屏蔽集成声卡或集成显卡。

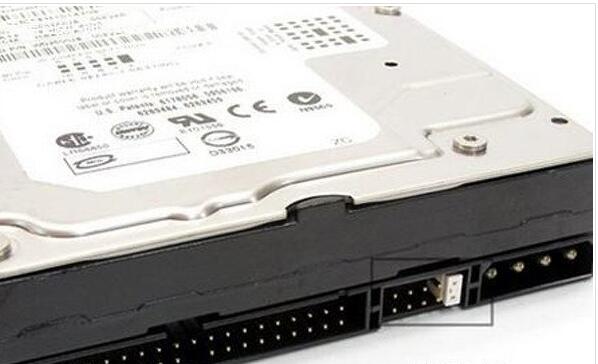

对原装多个硬盘或光驱的用户来说，就需要重新设置主盘和从盘。在硬盘和光驱上都会有相关的跳线设置图，并根据Master为主盘（接在数据线最远端）、Slave为从盘（接在数据线中间）的原理，按照厂家提供的图示去设置。

值得一提的是，在连接上述的这些硬件接口时，最好释放人体上的静电，以免静电击穿硬件芯片或损坏电路。释放静电的方法很简单，把双手放在墙壁上或摸摸自来水管即可。连接机箱插头时，要尽量用力均匀轻缓，以免蛮力弄歪插针。在连接电源线和数据线时，要注意的是硬盘和光驱等IDE设备“红红相对”原则，即电源线的红线和数据线的红线方向对应。计算机的主板接口或跳线中标有特殊颜色的接口，要注意相同颜色的硬件进行相连。比如使用PS/2接口的硬盘和鼠标，只能连接同样为颜色的接口。
