OptiView T1/E1广域网区分仪

发布时间:2021-11-30 来源:win7旗舰版 浏览量:

网络技术是从1990年代中期发展起来的新技术,它把互联网上分散的资源融为有机整体,实现资源的全面共享和有机协作,使人们能够透明地使用资源的整体能力并按需获取信息。资源包括高性能计算机、存储资源、数据资源、信息资源、知识资源、专家资源、大型数据库、网络、传感器等。 当前的互联网只限于信息共享,网络则被认为是互联网发展的第三阶段。

OptiView 网络超级透视解决方案集成了硬件和软件,可对企业级网络提供便携式和分布式的全面分析.只有 OptiView 集成了设备搜索,流量统计和协议分析三大功能,可以快速、方便、深入地分析广域网,局域网和无线网络。迅速透视您的高速广域网链路。OptiView 广域网分析仪对广域网链路提供快速、方便、全面的性能分析方法。能够从任何一台工作站远程控制它,可对广域网链路从物理层到应用层地分析,必要时还可以启用远程协议分析。您可以把广域网分析仪做了一个独立的工具,也可以把它做为综合管理方案的一部分。

概 述

  • 简单快速的配置
  • 实时地支持少量或全部 T1/E1 接口
  • 支持帧中继、PPP 和 HDLC 技术
  • 内置 T1/E1 接口盒和串行接口

配置灵活

OptiView T1/E1 广域网分析仪在同一设备上支持帧中继、PPP 和 Cisco HDLC。它的设计非常紧凑,只有半个标准机架宽、一个标准设备高(1U)。此设计可以在同一设备上监测不同类型的链路,同时可以适应未来网络高速链路的需求。

OptiView T1/E1广域网分析仪_网络技术_计算机基础知识

OptiView T1/E1 广域网分析仪配有两个流量接口,可以同时监测一条 T1 线路或 E1 线路的 DTE 和 DCE 流量数据流。同时对于所有链路分析显示全双工流量模型。

每个 T1/E1 广域网分析仪都具有一个10/100 Mbps以太网 RJ-45 管理口,可以通过管理口用 OptiView 分析仪远程控制软件(此软件做为分析仪产品的一部分)提供远程控制,最多能提供8个用户同时执行不同的分析。网络管理设置容易,例如SNMP “陷阱”目标的设置,设备搜索的范围,远程用户访问广域网分析仪的权限等等。

分析仪安装设置就如家用小工具一样简单。将广域网链路接入分析仪中(有一个内置的接口盒),接入电源,将管理端口连接到以太网端口,像其它应用程序一样安装用户界面软件(例如运行 setup.exe),运行应用程序。随着分析的自动开启,您即时就可透视您的广域网——无需配置。


全面的广域网透视

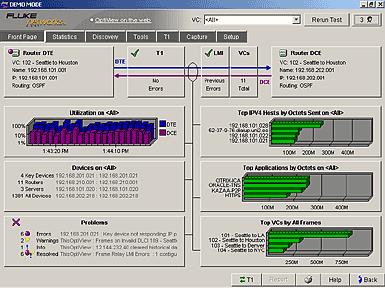

广域网分析仪在测试界面的首页提供丰富的图形化信息,信息以易懂的形式显示,您可以迅速查看到您的广域网链路上发生了什么。对于任一给定广域网链路,分析仪以简洁易懂的屏幕显示线路中最关键的部分,验证近端和远端路由器终点、T1/E1 物理层连通性、LMI 状态以及 VC 数量,同时可以查看重要的性能数据,利用诸如链路利用率、最高的对话主机和应用、通过链路上所见的网络部件类型和故障/告警进行自动分类的设备的统计数据。

在首页就可以轻松进行性能验证。如果一切正常,就可以进行下一步。如果发现可疑部分,只需鼠标轻点,您可以通过用户界面快速简单地深入分析您所感兴趣的部分。您只需点击您所感兴趣部分的“按钮”即可。

OptiView T1/E1广域网分析仪_网络技术_计算机基础知识

 线路特性

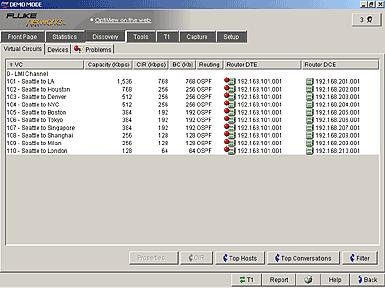

验证虚电路配置

当 OptiView 广域网分析仪连接至 T1 或 E1 广域网线路后,立即就开始持续性监测物理层和数据链路层,即时识别物理链路上的问题。可以自动查找所有 VC、DLCI 以及相关的路由器终点。可以添加每条 DLCI 的特性,包括描述、容量、CIR 以及约束的脉冲大小。

OptiView T1/E1广域网分析仪_网络技术_计算机基础知识

第一层和第二层自动检测

分析仪自动确定链路速度(T1 或 E1)、帧格式、链路代码、DLCI 长度、封装、LMI 类型以及接口类型。用户可以配置特别的线路参数,包括 DSO 速度、T1 线路分配、最大帧的大小、N392 错误门限、N393 监测的事件计数以及 T392 验证定时器。

OptiView T1/E1广域网分析仪_网络技术_计算机基础知识

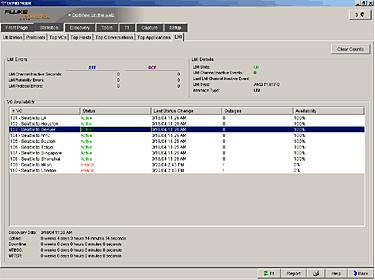

LMI 特性

自动生成 LMI 统计数据。链路监测的 LMI 统计包括 LMI 错误、LMI 详细信息以及 VC 可用性。LMI 错误包括 DCE 和 DTE 的通道无效时间、链路可靠性错误、协议错误。LMI 详细信息包括状态、通道无效故障、最后的通道无效故障时间戳、LMI 类型和接口类型。VC 可用性统计包括 VC 名称、状态、最后的状态改变时间戳、中断计数、可用百分比、服务中断和服务恢复之间的平均时间。

OptiView T1/E1广域网分析仪_网络技术_计算机基础知识

 错误、告警和故障

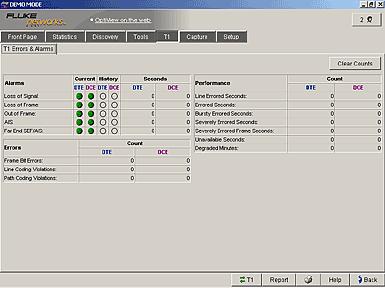

T1/E1 错误和告警

OptiView 广域网分析仪可以探测出发生在T1/E1 链路上的最常见错误和告警。检测到的告警包括信号丢失、帧丢失、不相符帧、AIS/RDI 以及远端 SEF/AIS。对于DTE和DC这些告警被分别监测,还包括当前和历史的告警时间以及链路在给定给定告警状态中的秒数。对于帧位错误、链路代码干扰和路径代码干扰的错误包计数也按 DTE 和 DCE 分别表示。最后,显示根据 ANSI T1.231 的性能统计数据,例如链路错误秒数、错误秒数、突发错误秒数、严重错误秒数、无效秒数以及降级的分钟数。

OptiView T1/E1广域网分析仪_网络技术_计算机基础知识

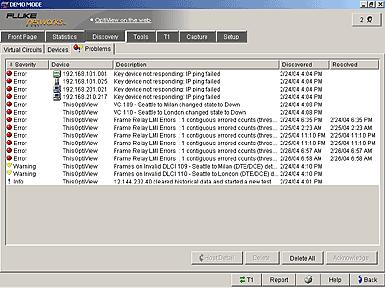

故障日志

如果错误超过您所设置的门限值,可以在故障日志中报告出来。

OptiView T1/E1广域网分析仪_网络技术_计算机基础知识
