TCL网络设备自动选择大厦行业应用处理方案

发布时间:2021-12-29 来源:win7旗舰版 浏览量:

网络技术是从1990年代中期发展起来的新技术,它把互联网上分散的资源融为有机整体,实现资源的全面共享和有机协作,使人们能够透明地使用资源的整体能力并按需获取信息。资源包括高性能计算机、存储资源、数据资源、信息资源、知识资源、专家资源、大型数据库、网络、传感器等。 当前的互联网只限于信息共享,网络则被认为是互联网发展的第三阶段。

在未来网络经济时代,信息是最重要的资源。智能大厦IP网络系统提供高速、宽带、交互的综合信息数据网络系统。TCL智能大厦IP网络系统将建设成为一个交互式信息(媒体)服务平台,能够保证交互式内容可靠的通过网络传送到与标准兼容的各种类型的接入设备,能够提供Internet访问及各种多媒体交互式应用服务。IP信息网络系统作为智能大厦信息系统的重要组成部分,不但可以利用网络对大厦进行现代化的内部管理,还可以为用户提供高速Internet访问、远程电子视频会议、网上购物、网上教育、视频点播等多种功能,使用户充分体验数字化生活带来的便利。
一、 TCL网络方案设计的原则
1、先进性——技术上的先进性将保证处理数据的高效率、系统工作的灵活性、网络的可靠性,技术上的先进性也使系统的扩充和维护变得十分简单。
2、可靠性——网络骨干线路和网络核心设备的冗余备份和电源冗余备份等方面保证信息网络的可靠性。
3、开放性和可扩充性——主干网络设备的选型及其模块、插槽个数、管理软件和网络整体结构,以及技术的开放性和对相关协议的支持等方面,来保证网络系统的开放性和可扩充性。
4、管理性——网络管理基于SNMP,并支持RMON,以及标准的MIB。利用图形化的管理界面和简洁的操作方式,合理的网络规划策略,提供强大的网络管理功能。一体化的网络管理使网络日常的维护和操作变得直观,便捷和高效。
5、安全性-内部网络之间、内部网络与外部公共网之间的互联,利用VLAN/ACL、防火墙等对访问进行控制,确保网络的安全。
6、实用性-网络系统的设计在性能价格比方面充分体现系统的实用性,既要采用先进的技术,又能在经费允许的条件下实现建网目标。
二、 TCL网络设备应用方案
、TCL网络设备在TCL 工业研究院的应用
根据TCL工业研究大厦的网络应用需求,我们设计的网络方案采用三层分布式结构。核心层采用TCLS4608MF核心路由交换机,汇聚层采用TCLS4408MF,接入层使用S4226MFD,从而将TCL工业研究大厦的网络组建成一个千兆到核心,100M到桌面的高性能多层交换网络。大楼内设1个中心交换机作备份冗余骨节点和29个信息汇聚点,为了保证网络用户的使用性能,骨干节点采TCLS4608MF
高性核心路由交换机。TCL工业研究院网络中心采用1台TCLS4608MF加两个管理模块,每个管理模块带四个MINGBIC光纤口,用作与汇聚层交换机相连,另外配8口MINGBIC光纤模块通过光纤与汇聚层交换机相连,在配一个64口的RJ-21转RJ-45模块与其设备通过100M连接;网络汇聚层采用TCLS4408MF,TCLS4408MF采用1000MGBIC与接入层S4226MFD光口相连。
接入层为用户提供高速访问核心网络的能力,为用户提供共享/交换的带宽分配,对于接入层的设计,我们利用TCLS4226MFD交换机高速交换能力,为用户提供高速的工作组交换能力,同时,在用户接入带宽设计中,我们根据用户业务的带宽要求,配置10/100M交换接入。S4226MFD具有24个10/100MRJ-45端口、2个扩展插槽用于100/1000M模块和堆叠模块,提供9.6G背板带宽,使网络具有更好的伸缩性;利用千兆光纤模块使网络主干轻松达到千兆;无缝链接10/100/1000M;支持多种协议,IGMPSnooping功能在网络出现拥塞时,保证关键业务仍然有100%的可用性;支持多种管理方式硬件支持802.1X支持端口带宽控制,带宽控制(QoS)和WEB管理方式让网络管理工作更轻松、更简单。
CL工业研究大厦接入层采用TCLS4226MFD网管型交换机,使用数量达177台。

按此在新窗口浏览图片

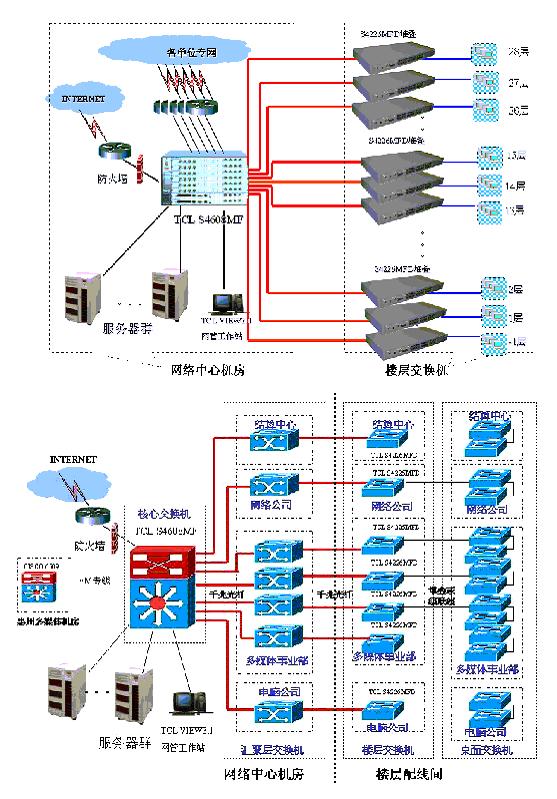

网络拓扑:(图)

2、TCL网络设备在新疆光明大厦的应用
新疆光明大厦是由9家单位组成,各单位网络在物理上都是连在一起,各单位又分内网外网,每单位内网之间要求安全隔离,网络环境十分复杂,这就要求交换机具有很强的QOS功能,要求具有VLAN隔离,路由功能和强大的ACL访问控制功能,并且要求在增加这些功能策略的同时不能影响交换机的交换速度。基于新疆光明大厦网络需求分析和我们多年的大厦网络设计经验,我们设计的方案采用二层结构,TCLS4608MF是本网络中心交换机TCLS4608MF的背板带宽为256G,既可以保证现有的网络要求又满足后期的扩容,接入层采用S4226MFD,有QOS保证,可以进行VLAN隔离,为了提高网络的交换能力,目前大厦的网络设计多采用两层结构,即接入层交换机直接与中心交换机千兆连接,选用可堆叠的交换机作大厦接入层交换机已成为网络设计的首选和设计标准。选用可堆叠的交换机作大厦接入层交换机的优势主要有:方便整个网络的统一管理、减小网络的结构层次利于信息点的扩充。
接入层主要是为用户提供高速访问核心网络的能力,为用户提供共享/交换的带宽分配,对于接入层的设计,我们利用TCLS4226MFD交换机高速交换能力,为用户提供高速的工作组交换能力,同时,在用户接入带宽设计中,我们根据用户业务的带宽要求,配置10/100M交换接入。S4226MFD具有24个10/100MRJ-45端口、2个扩展插槽用于100/1000M模块和堆叠模块,提供9.6G背板带宽,使网络具有更好的伸缩性;利用千兆光纤模块使网络主干轻松达到千兆;无缝链接10/100/1000M;支持多种协议,IGMPSnooping功能在网络出现拥塞时,保证关键业务仍然有100%的可用性;支持多种管理方式硬件支持802.1X支持端口带宽控制,带宽控制(QoS)和WEB管理方式让网络管理工作更轻松、更简单。
新疆光明大厦接入层采用TCLS4226MFD网管型交换机,使用数量达110台。
按此在新窗口浏览图片
网络拓扑:(图)

三、服务类型(CoS)和服务质量(QoS)
TCL智能大厦采用GigabitEthernet主干解决方案,除了提供高带宽以外,我们的千兆以太网方案也支持以太网的服务类型和服务质量保证相关协议,如IEEE 802.1P,IEEE 802.1Q,IEEE 802.3X,资源预留协议(RSVP)等关键协议,保证了千兆以太网的QOS。
四、方案特点
①先进性:TCL智能大厦网络解决方案采用先进成熟的TCL网络多层交换网络技术和方法,根据现代化智能大厦信息系统的需求设计,网络核心层采用冗余设计、汇聚层采用均衡负载、接入层采用高安全接入等策略设计,能支撑各种现在与未来一段时期的智能大厦的网络应用。
②可行性:TCL的网络设计方案能够充分考虑现代化智能大厦的特点和应用对象的技术、资源、管理等方面的约束,并很好地结合TCL网络产品特点进行方案的设计。比如支持网络用户账号、MAC地址与端口的捆绑实现高效的用户控制能力,支持高密度端口的堆叠模式,支持通信负载均衡、带宽聚合、链路冗余的新型结构。
③灵活性:网络核心层、汇聚层采用模块化交换机,按照需求灵活配置各种模块,做到既满足需求,由留有余地。整个网络架构采用三层结构,使网络具有较好的伸缩性、可以根据网络建设的不同阶段灵活配置和扩展,具有能不断吸收新技术、新方法的功能。
④实用性:TCL智能大厦的方案在接入交换机将用户账号、MAC地址与端口的捆绑实现高效的用户控制;采用网络管理系统TCLView,使网络易维护、易管理,可实施性好。
⑤可靠性:采用802.1Q实现网络多层交换;采用802.1D实现链路冗余可靠连接;保证了网络系统运行稳定可靠、高效。
⑥可扩展性:采用模块化交换机、可堆叠交换机,使系统具有良好的可扩展性,又具有发展潜力。比如交换机增加模块即可扩展网络的规模或拓展冗余链路。
综上所述,TCL智能大厦网络解决方案是一个依据用户需求,充分利用TCL网络产品自身特色设计的现代智能大厦整体解决方案。该方案依据智能大厦网络应用的特征,采用TCL通讯成熟、适用、实用、好用、够用的产品与技术,力争以最小的投资让用户的需求得到最大的满足。




网络的神奇作用吸引着越来越多的用户加入其中,正因如此,网络的承受能力也面临着越来越严峻的考验―从硬件上、软件上、所用标准上......,各项技术都需要适时应势,对应发展,这正是网络迅速走向进步的催化剂。
