铜质双绞线测试参数介绍

1 ）   Ware Map 打线图 （ 5 类标准必测的参数）

说明： Ware Map 打线图是指线缆两端的打线方式是否匹配，根据流行的打线方法如： 568A 、 568B ，有固定的色标，包括了信息模块的打线方法，尽量做到统一，否则就会造成打线错误而造成网络通信的不正常。以下为打线方法的图示：

这两种打法是比较流行的打法，在以太网里规定了 pin1 、 pin2 是一绞对负责网络数据的发送， pin3 、 pin6 是一绞对负责网络数据的接受，因此 1 、 2 一对 3 、 6 一对 4 、 5 一对 7 、 8 一对的打法是必须的，并不能 1 、 2 、 3 、 4 、 5 、 6 、 7 、 8 这样打，这样打叫做 串绕 ，会导致严重的信号泄漏（祥见 NEXT 近端串扰），所以在布线过程当中要注意打线的方法，先举一些打线错误的例子：

I) 开路

指线路中有断开现象，一般造成原因是水晶头处线缆接触不良，一般用线缆测试设备都能进行故障点定位。

II) 短路

指线路中有一根或多根线金属内芯互相接触，导致短路。

III)  错对 / 跨接

指在布线过程当中两端的打线方法错误，即一端使用了 568A 另一端使用了 568B 的打法，通常此种打线方法用在网络设备的级连，或者网卡之间的连接，但作为一般的布线来说只要两端的打线方法一致 , 至于模块的打线方法可以参考上面的色标。

IV)  反接

这种错误是由于一对线的两端正负极连接错误，一般认为奇数线号为正电极，偶数线号为负电极，如 568B 中为 pin1 的橙白线为第一线对的正极， pin2 的橙线为负极，这样可以形成直流环路，反接就是在打线时同一线对的正负极弄混了。

V)  串绕

这种错误是打线中常见的一种，主要是没有严格遵守打线标准的做法，标准中规定的是 1 、 2 为一线对， 3 、 6 为二线对，如果把 3 、 4 打成了二线对会造成较大的信号泄漏，即产生了 NEXT( 近端串扰 ) ，这样会导致用户的上网困难或者间接性中断，尤其在 100Mbps 的网络中由为明显。

2 ） Length 长度 （ 5 类标准必测的参数）

各个测试模型所规定的长度不一样，基本上遵循了以太网的访问机制 CSMA/CD( 载波侦听多路监测 / 碰撞检测 ) ，以下为各个标准所规定长度的情况：

Basic Link 基本链路：长度极限为 90 米，其中包括了两端的测试跳线。

Permanent Link 永久链路：长度极限为 94 米，包括了两端的测试跳线。

Channel Link 通道链路：长度极限为 100 米，包括了两端的测试跳线、链路中的转接和信息模块。

注：我们所说的长度是线缆绕对的长度，并不是线缆表皮的长度，因为一般来说绕对的长度要比表皮的长度来的长，并且 4 对绕对的线缆可能长度不一，这是由于每对线对的绞率不同。

要精确的计算线缆的长度，就要有准确的 NVP （额定传输速率）值，通过一系列的计算，算出精确的长度。

NVP= 信号在线缆中传输的速度 / 信号在真空中传输的速度 *100%

一般为 69% ，此值可以咨询生产厂商。

3 ） Attenuation 衰减 （ 5 类标准必测的参数）

链路中传输所造成的信号损耗 ( 以分贝 dB 表示 ) 一般造成衰减的原因为：电缆材料的电气特性和结构、不恰当的端接、阻抗不匹配形成的反射。如果衰减过大，它会造成使电缆链路传输数据不可靠。

4 ） NEXT 近端串扰 （ 5 类标准必测的参数）

此参数为标准中比较重要的参数，由于此参数是作为线缆质量评估的重要砝码，所以在这里向大家详细介绍一下。

首先要了解双绞线要双绞的原因，由于每对双绞线上都有电流流过，有电流就会在线缆附近造成磁场，为了尽量抵消线与线之间的磁场干扰，包括了抵消近场与远场的影响，达到平衡的目的，所以把同一线对进行双绞 , 但是在做水晶头时必须把双绞拆开，这样就会造成 1 、 2 线对的一部分信号泄漏出来，被 3 、 6 线对所接受到，泄漏下来的信号，我们称之为串音或串扰，因为发生在信号发送的近端，所以叫做近端串扰，英文叫做 Near End Cross Talk(NEXT) 。我们所使用的 FLUKE 的线缆测试仪 DSP 系列是通过时域到频域的转换，测试的结果是频率的函数，同时因为通过在时域发送一个方波信号（相当于无数正弦波的叠加），测量范围是从 1MHz~100MHz(Cat5 、 Cat5e) ， 1MHz~250MHz （ Cat6 ） ,DSP-4x00 系列可以测到 350MHz 可以为将来的测试留有非常大的富余量，可以满足不同的测试需要。以下为近端串扰的图示：

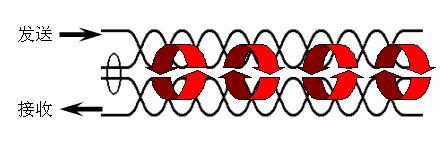

近端串扰示意

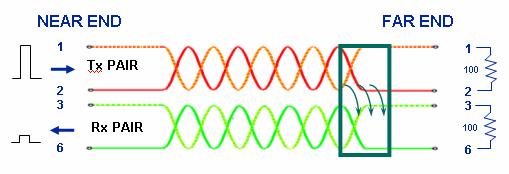

近端串扰的测量

5 ） ACR 衰减串扰比

衰减串扰比或衰减与串扰的差 ( 以分贝表示 );

并非另外的测量，而是衰减和串扰的计算结果 ;

类似信号噪声比 ;

ACR = NEXT–attenuation    单位： dB

其含义是一对线对感应到的泄漏的信号 (NEXT) 与预期接受的正常的经过衰减的信号 (Attenuation) 的比较，最后的值应该是越大越好。

6 ） Return Loss 回波损耗

在全双工的网络当中，当一对线负责发送数据的时候，在传输过程当中遇到阻抗不匹配的情况时就会引起信号的反射，即整条链路有阻抗异常点，一般情况下 UTP 的链路的特性阻抗为 100 欧姆，在标准里可以有 ±15% 的浮动，如果超出范围则就是阻抗不匹配，信号反射的强弱视阻抗与标准的差值有关，典型例子例如断开就是阻抗无穷大，导致信号 100% 的反射。由于是全双工通信，整条链路即负责发送信号也负责接收信号，那么如遇到信号的反射再与正常的信号进行叠加后就会造成信号的不正常，尤其对于全双工的网络来说，非常重要。

7 ） Propagation Delay 传输时延

即信号在每对链路上传输的时间，用 ns 表示。一般极限值为 555ns 。如果传输时延偏大，会造成延迟碰撞增多。

8 ） Delay Skew 时延偏离

即信号在线对上传输时时延最小和最大的差值，用 ns 表示，一般范围在 50ns 以内。。在千兆网中，由于可能使用四对线传输，且为全双工，那么在数据发送时，采用了分组传输，即将数据拆分成若干个数据包，按一定顺序分配到四对线上进行传输，而在接收时，又按照反向顺序将数据重新组合，如果延时偏离过大，那么势必造成传输失败。

9 ） SNEXT 综合近端串扰

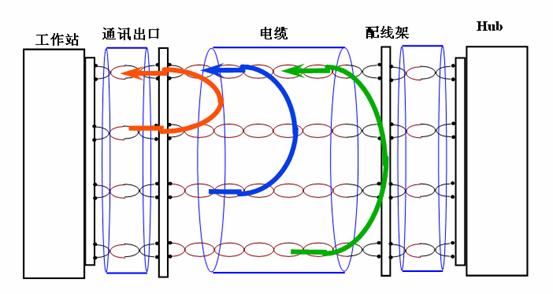

综合近端串扰 是所有其它绕对对一对线的近端串扰的功率之和。

10 ） FEXT 远端串扰

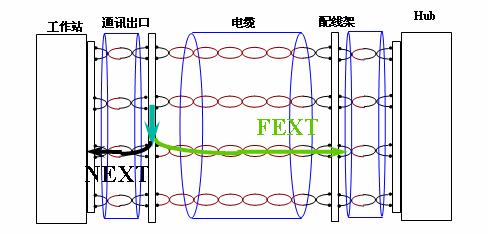

类似于近端串扰，信号泄漏到远端形成的干扰叫做远端串扰

11 ）   LFEXT 等效远端串扰

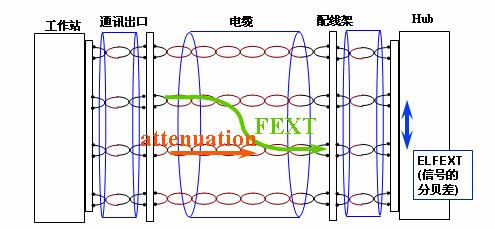

ELFEXT 是相对于衰减的 FEXT(FEXT 与 Attenuation 的差值，类似 ACR)

12 ） PS ELFEXT 综合等效远端串扰

同样是一对线受到其他线对的影响，同 PSNEXT。
