HSRP技术在校园网的应用

随着Internet的日益普及，人们对网络的依赖性也越来越强。这同时对网络的稳定性提出了更高的要求，人们自然想到了基于设备的备份结构，就像在服务器中为提高数据的安全性而采用双硬盘结构一样。路由器是整个网络的核心和心脏，如果路由器发生致命性的故障，将导致本地网络的瘫痪，如果是骨干路由器，影响的范围将更大，所造成的损失也是难以估计的。因此，对路由器采用热备份是提高网络健壮性(robust)的必然选择。在一个路由器完全不能工作的情况下，它的全部功能便被系统中的另一个备份路由器完全接管，直至出现问题的路由器恢复正常，这就是Cisco公司的热等待路由协议(Hot Standby Router Protocal，HSRP)要解决的问题。
一、 HSRP协议概述
---- 实现HSRP的条件是系统中有多台路由器，它们组成一个“热等待组”，这个组形成一个虚拟路由器。在任一时刻，一个组内只有一个路由器是活动的，并由它来转发数据包，如果活动路由器发生了故障，将选择一个等待路由器来替代活动路由器，但是在本网络内的主机看来，虚拟路由器没有改变。所以主机仍然保持连接，没有受到故障的影响，这样就较好地解决了路由器切换的问题。
---- 为了减少网络的数据流量，在设置完活动路由器和等待路由器之后，只有活动路由器和等待路由器定时发送HSRP报文。如果活动路由器失效，等待路由器将接管成为活动路由器。如果等待路由器失效或者变成了活动路由器，将由另外的路由器被选为等待路由器。
---- 在实际的一个特定的局域网中，可能有多个热等待组并存或重叠。每个热等待组模仿一个虚拟路由器工作，它有一个Well-known-MAC地址和一个IP地址。该IP地址、组内路由器的接口地址、主机在同一个子网内，但是不能一样。当在一个局域网上有多个热等待组存在时，把主机分布到不同的热等待组，可以使负载得到分担。
二、HSRP协议数据包格式
---- 在热等待组内，路由器定时以不同类型的数据报文广播状态信息。该协议运行在UDP之上，端口号为1985，目的地址为多播地址224.0.0.2，TTL标记为1。数据包的源地址为发送方路由器的实际IP地址，而不是虚拟地址，这样可以用来标记不同的路由器。UDP的格式如图1所示。
　

在每一个虚拟局域网内都有一个HSRP组，从逻辑上讲，Cisco 7010和Cisco 5509的RSM在每个虚拟局域网上都有局域网接口，并且都配置有IP地址，同时配置一个虚拟地址，该地址作为在该虚拟局域网内所有主机的网关。下面以VLAN 9为例，RSM中VLAN 9的配置如下:
---- interface Vlan9
---- description surportcenter
---- ip address 202.120.95.66 255.255.255.224
该路由器在该VLAN9上的接口的IP地址以及掩码
no ip redirects
no ip directed-broadcast
no ip route-cache cef
standby 9 timers 3 250
定义热等待组号为9，每3秒交换一次hello信息，250没有收到hello信息就开切换
standby?150?priority?110
定义路由器的权值，值越大，成为活动路由器的希望越大
standby 9 preempt
Enable该组的HSRP抢占功能，谁的权值大就可以立即成为活动路由器
standby 9 ip 202.120.95.65
该组的虚拟IP地址，作为该VLAN中主机的网关地址
Cisco 7010路由器中接口的配置如下:
interface FastEthernet0/0.9
description surportcenter
ip address 202.120.95.67 255.255.255.224
cisco7010在VLAN9上的接口的IP地址以及掩码，该地址和RSM中的地址必须属于同一个子网，并且不同
no ip redirects
encapsulation is l 9
所使用的虚拟局域网协议
standby 9 timers 3 250
和在RSM中的含义一样，并且必须相同
standby 9 priority 100
比在RSM中的值小，所以RSM在该VLAN中为活动的
standby 9 preempt
和在RSM中含义一样
standby 9 ip 202.120.95.65
该组的虚拟IP地址，必须和RSM中一样
---- 为了达到负载均衡的目的，应该使Cisco 5509 RSM和Cisco 7010承担大致相同的负载，我们的方法是，在RSM中，VLAN 1到VLAN 30的权值为110，VLAN 31到VLAN 60的权值为100; 相反，在Cisco 7010中，VLAN 1到VLAN 30的权值为100，VLAN 31到VLAN 60的权值为100。这样，在正常情况下，Cisco 5509的RSM负责VLAN 1到VLAN 30的路由，Cisco 7010负责VLAN 31到VLAN 60的路由。如果有一方出现了故障，将由另一个来负载全部的路由工作。
五、HSRP存在的问题
---- 对于在HSRP协议，最大的问题是没有提供安全防护，在一个局域网内部，通过发送虚假的UDP多播数据包很容易对局域网中的路由器实施攻击，导致数据包黑洞(Packet Black Hole)和拒绝服务攻击(Denial-of-Service Attack)。一般无法从一个局域网的外部实施攻击，因为大多数路由器都不转发目的地址为所有路由器的多播地址(224.0.0.2)。
---- HSRP只是实现了路由器的平滑切换，使用户感觉不到这种切换，保证了网络的稳定性。但是，一个HSRP组内的路由器不能互通它们的其他网络配置信息，例如访问控制列表等。所以在管理实施管理时，为了保证一致性，必须对它们进行相同的修改，增加了管理的复杂性，这也许是为了提高性能而付出的代价吧。

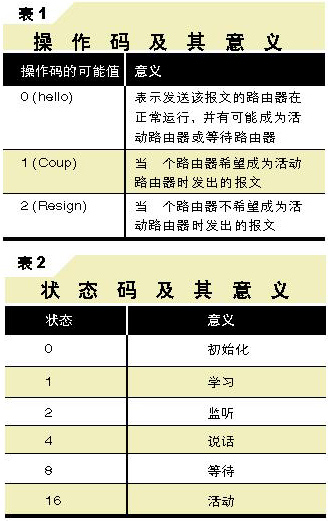

---- 操作码: 用来描述数据包中报文的类型，可能的值为0、1和2，如表1所示。

　 ---- 版本: 指示HSPR的版本信息。

状态: 描述发出该报文的路由器的当前状态。在一个热等待组内的所有路由器都运行着这样的状态机，有以下6种状态，见表2。
---- 呼叫时间: 只在呼叫报文中有意义，表示路由器定时发送呼叫报文的间隔时间，以秒为单位。如果该参数没有在路由器上配置，它可能要从活动路由器上学习获得。如果没有配置也没有学习，那么建议使用缺省值3。
---- 保持时间: 只在呼叫报文中有意义，被接收路由器用来判断该呼叫报文是否合法，单位为秒，其值至少是呼叫时间的3倍。如果该参数没有配置，也同样可以从活动路由器上学习。活动路由器不能从等待路由器学习呼叫时间和保持时间，它只能继续使用从先前的活动路由器学习来的该值。建议的缺省值为10。
---- 优先级: 该参数用来选择活动和等待路由器，2个具有不同优先级的路由器，优先级高的将成为活动路由器。2个具有相同优先级的路由器，IP地址高的将成为活动路由器。
---- 组: 用来标记路由器所在的热等待组。对令牌环类型的网络，合法的值是0、1和2，对于其他类型的网络，合法值是0～255。
---- 认证码: 包括8个明文的字符作为密码，如果没有配置，缺省值为0×63 0×69 0×73 0×63 0×6F 0×00 0×00 0×00。
---- 虚拟IP地址: 4个8位组，用来指定本热等待组的虚拟IP地址，它可以是从活动路由器的呼叫报文中学习来的。如果没有配置该地址，并且呼叫报文是需要认识的，那么只能通过活动路由器学习。
---- 在配置路由器或路由交换模块(Route Switch Module，RSM)时需要为上述字段赋值。

注： (作者地址: 上海中山北路3663号老图书馆一楼华东师范大学网络信息中心，200062)
